Giải thích về thông số SUN-MPPT-L01-EU-AM8 và SUN-STS500L: 8 kênh, 500kW STS

Hai mô-đun, hai công việc khác nhau

SUN-MPPT-L01-EU-AM8 và SUN-STS500L nằm ở hai đầu đối diện của cùng một cụm C&I ESS. Người ta lấy năng lượng từ các chuỗi quang điện và truyền nó cho PCS một cách hiệu quả nhất có thể. Người còn lại quyết định nguồn điện nào - lưới điện, máy phát điện hoặc chính PCS - thực sự đạt đến tải. Không cái nào thay thế cái kia và hiểu rõ công việc của mỗi người bắt đầu và kết thúc ở đâu giúp việc định cỡ hệ thống một cách chính xác dễ dàng hơn.

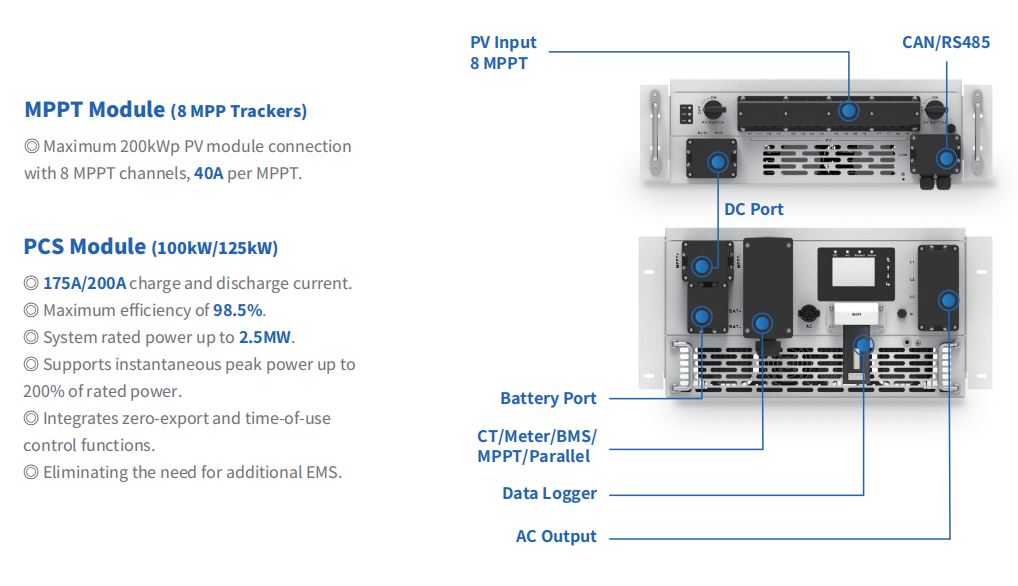

SUN-MPPT-L01-EU-AM8: 8 thiết bị theo dõi thực sự làm được gì

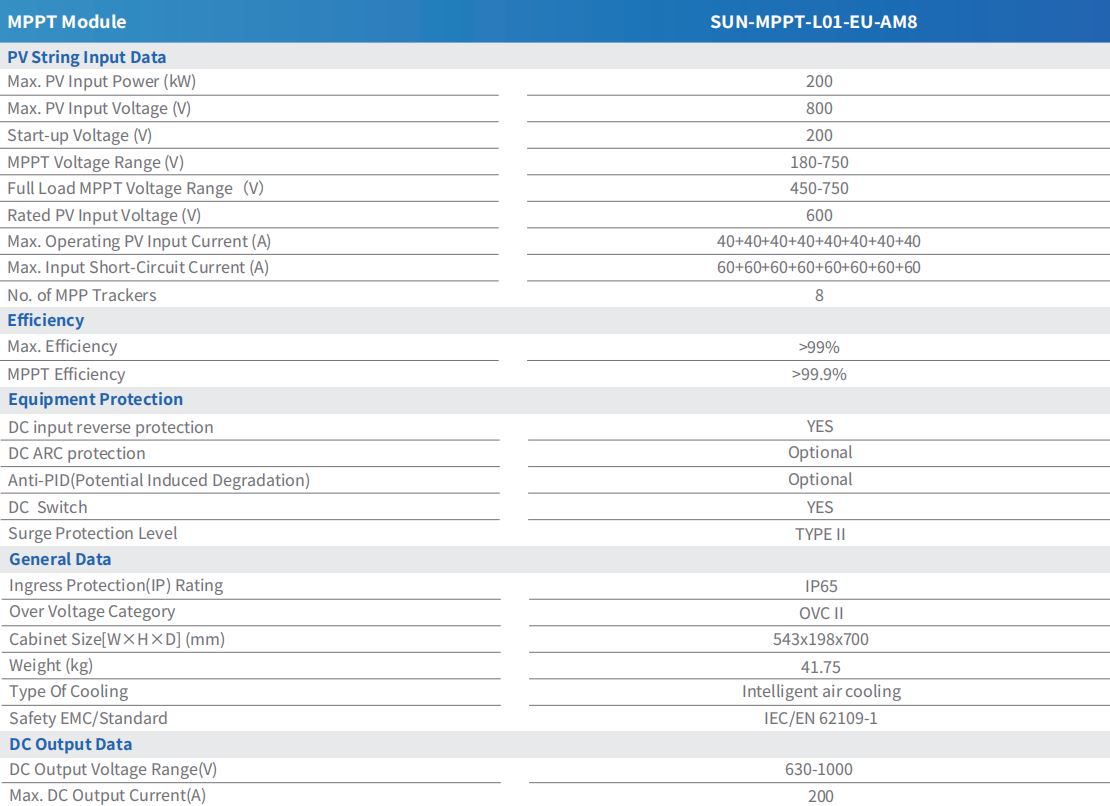

Mô-đun này chạy 8 trình theo dõi MPP độc lập , mỗi loại được định mức cho dòng điện hoạt động là 40A và giới hạn dòng điện ngắn mạch là 60A, đối với đầu vào PV tối đa kết hợp là 200kWp. Bởi vì các trình theo dõi hoạt động độc lập chứ không được nhóm lại, nên sự kiện đổ bóng hoặc lỗi trên một chuỗi sẽ bị cô lập với kênh đó thay vì kéo bảy kênh còn lại xuống.

Cửa sổ điện áp cũng quan trọng như số lượng máy theo dõi. Điện áp khởi động là 200V, dải điện áp MPPT chạy 180-750V và thu hẹp xuống 450-750V khi đầy tải. Điện áp đầu vào PV định mức ở mức 600V và đầu ra DC cấp vào PCS ở mức 630-1000V, giới hạn ở 200A. Hiệu suất tối đa được đánh giá trên 99%, với hiệu suất theo dõi MPPT vượt quá 99,9% — sự khác biệt giữa hai con số là mức độ mô-đun tìm và giữ điểm công suất cực đại thực tế khi điều kiện thay đổi. Đối với những độc giả muốn khái niệm cơ bản được giải thích sâu hơn, cuốn sách này tổng quan về theo dõi điểm công suất tối đa và lý do nó quan trọng bao gồm các nguyên tắc cơ bản.

SUN-STS500L: Công suất chuyển mạch và thời gian

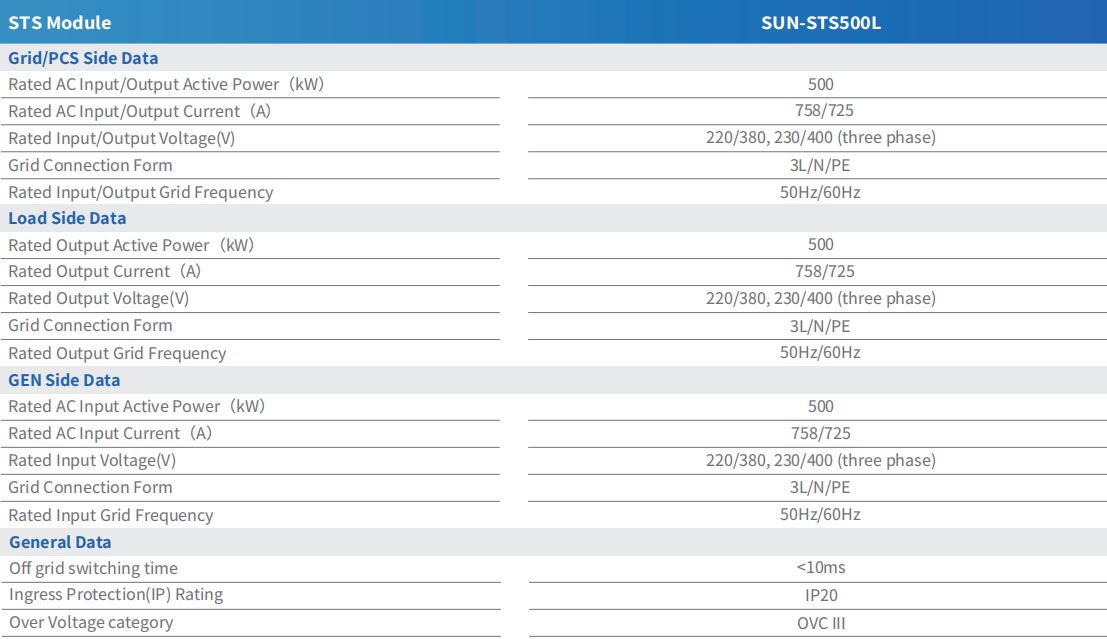

SUN-STS500L được xây dựng dựa trên một con số duy nhất: a 500kW công suất chuyển mạch, được áp dụng giống hệt nhau ở phía Lưới/PCS, phía Tải và phía GEN. Mỗi bên được định mức cho cùng dòng điện đầu vào hoặc đầu ra 758A/725A ở điện áp ba pha 220/380V hoặc 230/400V, được kết nối ở cấu hình 3L/N/PE ở tần số 50Hz hoặc 60Hz.

Thời gian chuyển đổi ngoài lưới được đánh giá ở mức dưới 10 mili giây, đủ nhanh để các tải được kết nối thường không đăng ký quá trình chuyển đổi giữa các chế độ máy phát điện lưới, không nối lưới và máy phát điện diesel. Mô-đun này có xếp hạng xâm nhập IP20 và loại quá điện áp OVC III, phản ánh vai trò của nó như một bộ phận chuyển mạch phía AC chứ không phải là vỏ bọc định mức ngoài trời.

Cách hai mô-đun hoạt động cùng nhau trong một cụm

Trong một bản dựng điển hình, các chuỗi PV kết thúc ở SUN-MPPT-L01-EU-AM8, cung cấp nguồn cho PCS ở phía DC. SUN-STS500L nằm ở phía AC, phía hạ lưu của PCS, quyết định xem tải lấy từ lưới điện, nguồn pin hỗ trợ PCS hay máy phát điện diesel. Một thiết bị STS500L kết nối với tối đa năm thiết bị PCS 100kW hoặc bốn thiết bị PCS 125kW, do đó, tỷ lệ MPPT-to-STS trong một cụm sẽ tuân theo tuy nhiên có nhiều thiết bị PCS được nối vào mô-đun STS đó.

Sự phân chia này quan trọng khi khắc phục sự cố: sự cố hoạt động kém của PV chỉ ra mô-đun MPPT và dữ liệu cấp độ theo dõi của nó, trong khi độ trễ chuyển mạch hoặc lỗi chuyển đổi chế độ chỉ ra mô-đun STS và hệ thống dây điện phía AC của nó. Các nhóm xác định một cụm đầy đủ xung quanh hai mô-đun này có thể xem lại toàn bộ Dòng sản phẩm hệ thống lưu trữ năng lượng C&I để khớp số lượng PCS và dung lượng pin với xếp hạng MPPT và STS ở trên.
