Giải thích về hệ thống pin BOS-B Pro-A3: Dung lượng, vòng đời, cấu hình

Bắt đầu từ một mô-đun duy nhất

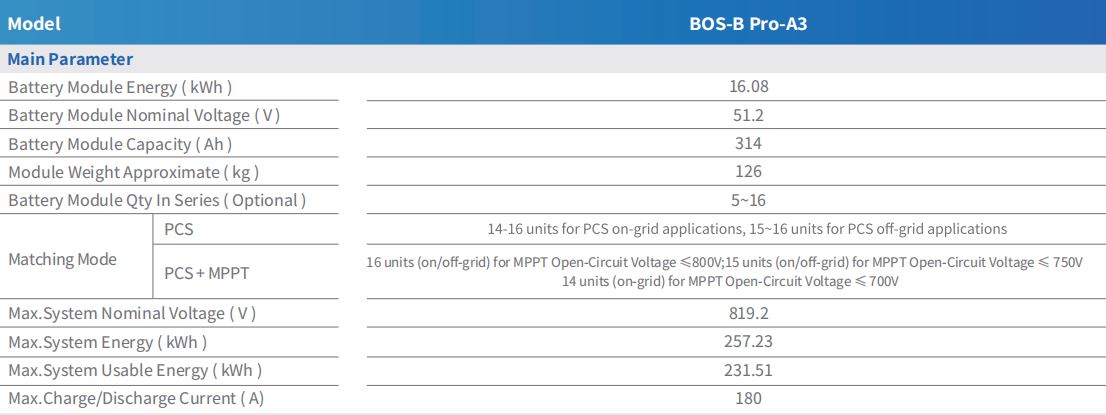

Mỗi giá đỡ BOS-B Pro-A3 đều được xây dựng từ cùng một bộ phận cơ sở: a 16,08kWh mô-đun định mức ở điện áp danh định 51,2V và công suất 314Ah, nặng 126kg. Mọi thứ khác trong hệ thống — tổng năng lượng của giá đỡ, cấu hình chuỗi, số lượng PCS phù hợp — đều tăng quy mô từ thông số mô-đun duy nhất đó.

Có bao nhiêu mô-đun trên mỗi giá và tại sao nó thay đổi

Một giá đỡ có thể giữ giữa 5 và 16 mô-đun pin nối tiếp, nhưng trần thực tế phụ thuộc vào cách nối dây của giá đỡ. Được kết nối thẳng với PCS mà không có MPPT trong chuỗi, 14 đến 16 thiết bị được hỗ trợ tùy thuộc vào việc cài đặt chạy trên lưới hay ngoài lưới. Sau khi thêm MPPT, giới hạn sẽ thay đổi theo điện áp mạch hở PV: 16 đơn vị được phép ở mức 800V trở xuống, 15 đơn vị ở mức 750V trở xuống và chỉ 14 đơn vị trên lưới ở mức 700V trở xuống.

Ở cấu hình 16 mô-đun tối đa, giá đỡ đạt điện áp danh định của hệ thống là 819,2V, năng lượng hệ thống tối đa là 257,23kWh và 231,51kWh năng lượng có thể sử dụng - khoảng cách giữa hai năng lượng này phản ánh độ sâu phóng điện được khuyến nghị là 90%.

Giới hạn sạc và xả ở cấp độ giá đỡ

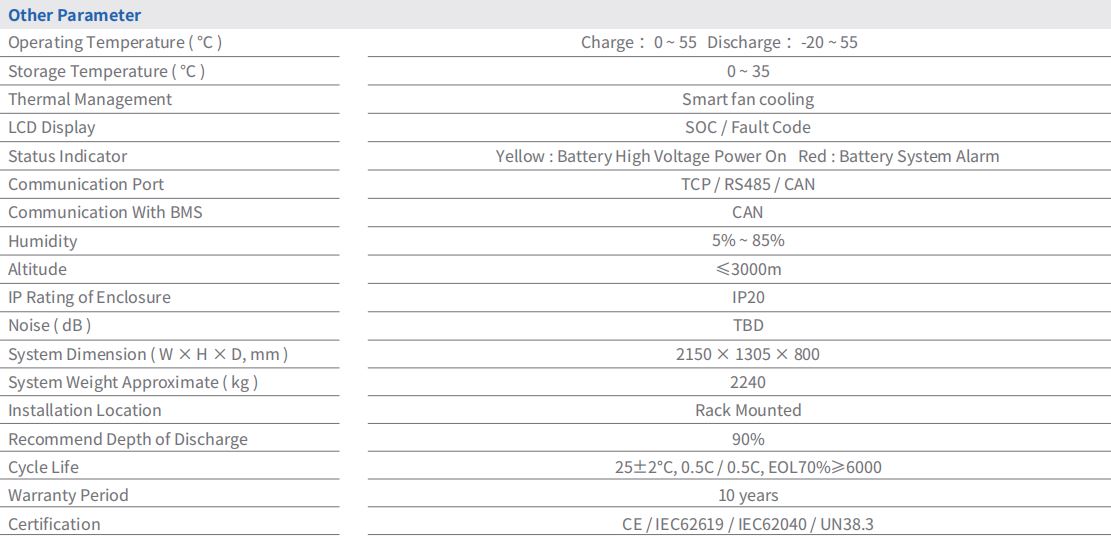

Bất kể số lượng mô-đun, dòng sạc và xả tối đa của giá đỡ được giới hạn ở mức 180A . Cho phép sạc trong phạm vi từ 0°C đến 55°C, trong khi quá trình xả kéo dài xuống -20°C, giúp hệ thống có nhiều không gian hoạt động hơn trong điều kiện lạnh khi rút điện ra so với khi cắm lại. Nhiệt độ bảo quản, tách biệt với nhiệt độ vận hành, được giới hạn ở 0-35°C.

Vòng đời và những gì bảo hành thực sự bao gồm

Vòng đời được đánh giá ở mức 6000 chu kỳ trở lên đến 70% công suất hết tuổi thọ, được thử nghiệm ở 25±2°C với mức sạc 0,5C và tốc độ xả 0,5C. Con số đó là khoảng thời gian bảo hành 10 năm được xây dựng - một giá đỡ được đạp một lần mỗi ngày với tốc độ đã được kiểm tra và độ sâu xả vẫn sẽ duy trì được công suất sử dụng có ý nghĩa khi thời hạn bảo hành kết thúc.

Độ sâu phóng điện khuyến nghị được đặt ở mức 90% và thành phần hóa học LFP của mô-đun là thứ cho phép sự kết hợp giữa độ sâu phóng điện đó và định mức 6000 chu kỳ để duy trì trong thời hạn bảo hành, thay vì đổi cái này lấy cái kia theo cách mà một số hóa chất khác yêu cầu.

Bao vây, thông tin liên lạc và dấu chân vật lý

Giá đỡ đầy đủ có kích thước 2150 × 1305 × 800mm và nặng khoảng 2240kg ở cấu hình tối đa, được gắn dưới dạng bộ phận lắp đặt trên giá thay vì đứng tự do. Giao tiếp chạy qua TCP, RS485 hoặc CAN, trong đó CAN được sử dụng riêng để liên lạc với BMS. Việc quản lý nhiệt được xử lý thông qua quạt làm mát thông minh và vỏ có xếp hạng IP20 phù hợp với việc lắp đặt trong nhà hoặc có mái che thay vì tiếp xúc trực tiếp ngoài trời.

Trạng thái được báo cáo thông qua SOC và màn hình hiển thị mã lỗi, được hỗ trợ bởi hệ thống chỉ báo hai màu — màu vàng khi bật nguồn điện áp cao, màu đỏ để cảnh báo hệ thống pin — để kỹ thuật viên có thể đọc trạng thái giá đỡ mà không cần mở bảng điều khiển hoặc kết nối máy tính xách tay. Chứng nhận bao gồm CE, IEC62619, IEC62040 và UN38.3.

Điều này phù hợp ở đâu trong một bản dựng lớn hơn

Những con số trên mỗi giá này là nền tảng cho mọi thứ lớn hơn: một PCS có thể mang song song tối đa 16 giá đỡ, do đó tổng công suất năng lượng của dự án thực sự chỉ là con số 257,23kWh trên mỗi giá nhân với số lượng giá mà số lượng PCS cho phép. Bất kỳ ai đang tìm kiếm một cụm đầy đủ xung quanh loại pin này đều có thể xem xét phạm vi rộng hơn dòng sản phẩm hệ thống lưu trữ năng lượng pin quy mô lớn để xem số lượng giá đỡ, xếp hạng PCS và tổng dung lượng trang web khớp với nhau như thế nào.
