Giữ tế bào dưới 35°C: Con đường đạt tới 6.000 chu kỳ và 70% EOL của MS-GS215-2H3

Con số không hiển thị trên bảng so sánh thông số kỹ thuật

Hầu hết các tủ pin C&I đều được so sánh về kWh, kW và giá mỗi chu kỳ. Điều hiếm khi được xem xét kỹ lưỡng là vòng kiểm soát nhiệt độ xác định xem số chu kỳ được quảng cáo là thực tế hay lạc quan. Một tế bào được giữ ở nhiệt độ 35°C sẽ phân hủy theo một đường cong khác biệt đáng kể so với một tế bào thường xuyên tăng vọt lên 45°C hoặc 50°C — và sự khác biệt đó sẽ cộng hưởng qua hàng nghìn chu kỳ thành nhiều năm tuổi thọ của tài sản có thể sử dụng được.

MS-GS215-2H3 của Deye gắn kết nó với ≥6.000 chu kỳ, 70% hết tuổi thọ xếp hạng công suất trực tiếp tới hệ thống quản lý nhiệt được xây dựng xung quanh một mục tiêu: giữ mọi tế bào ở mức dưới 35°C, bất kể điều kiện môi trường xung quanh hoặc tải sạc/xả. Phần này trình bày cách thực sự giữ được mục tiêu đó.

Vòng điều khiển hai chiều, không chỉ làm mát

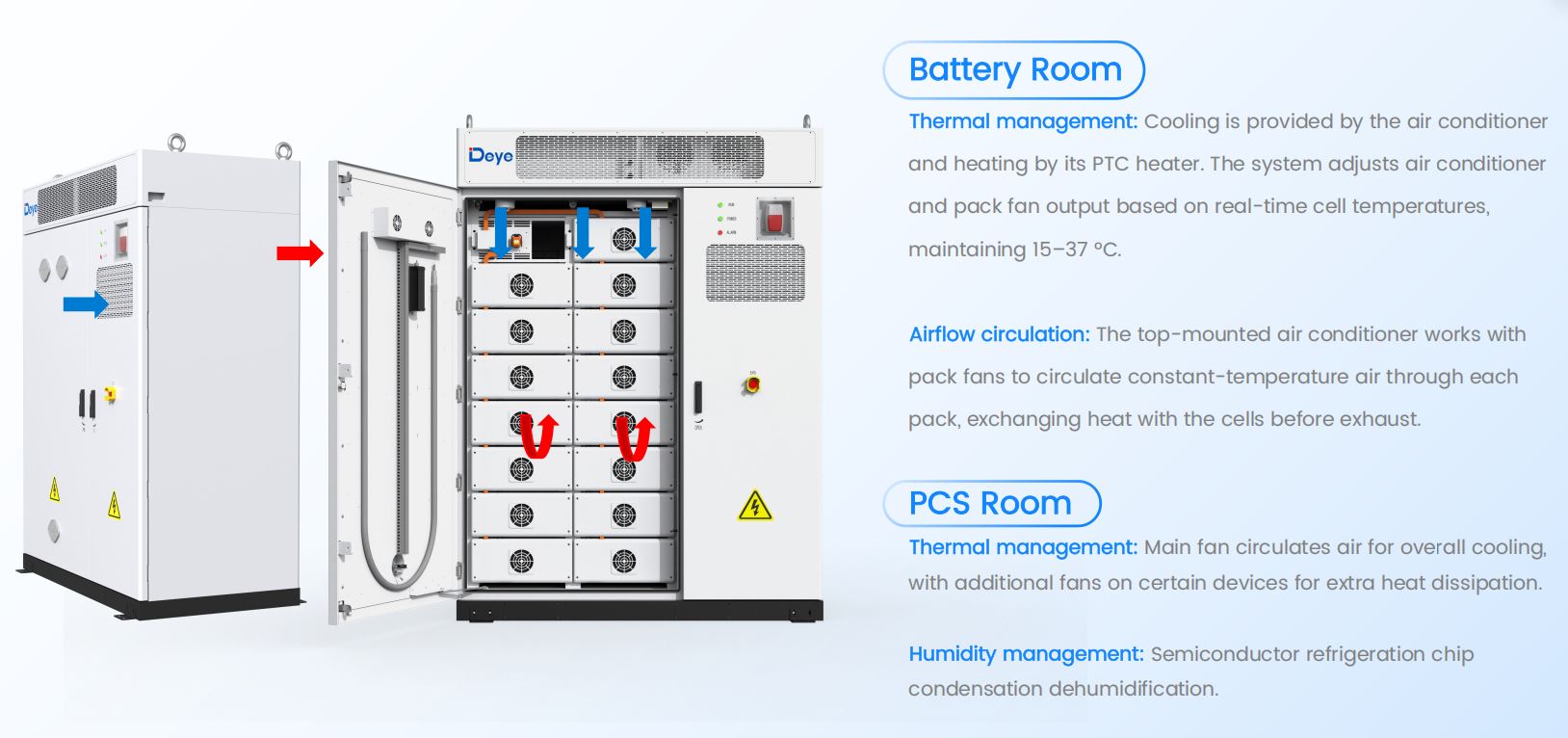

Phòng pin không phụ thuộc vào một bộ làm mát duy nhất phản ứng với một cảm biến duy nhất. Làm mát đến từ máy điều hòa không khí; hệ thống sưởi đến từ lò sưởi PTC được tích hợp trong cùng một vòng lặp. Cả hai đều được điều chỉnh liên tục dựa trên số liệu nhiệt độ tế bào theo thời gian thực, cùng với đầu ra của quạt gói, giữ cho ngăn nằm trong dải hoạt động 15–37°C .

Việc chạy hệ thống sưởi và làm mát trên cùng một vòng điều khiển rất quan trọng ở những vùng khí hậu có sự dao động ngày đêm rộng hoặc theo mùa khắc nghiệt. Một chiếc tủ chỉ nguội đi sẽ khiến các tế bào bị lạnh vào các buổi sáng mùa đông, điều này ảnh hưởng đến khả năng chấp nhận điện tích và làm tăng nguy cơ mạ lithium ở nhiệt độ thấp cũng như nhiệt độ làm tăng tốc độ xuống cấp ở đầu kia.

Lưu thông luồng không khí: Đưa không khí có nhiệt độ ổn định vào mọi gói hàng, không chỉ trong phòng

Giữ nhiệt độ trung bình ở mức phòng không giống như giữ mọi tế bào ở nhiệt độ đó — một ngăn có thể có nhiệt độ trung bình là 30°C trong khi các gói ở phía sau nóng hơn các gói gần máy điều hòa không khí. Thiết kế của Deye định hướng không khí một cách tích cực thay vì thụ động: máy điều hòa không khí gắn trên hoạt động cùng với các quạt riêng lẻ , lần lượt đẩy không khí có nhiệt độ không đổi qua từng gói để nó trao đổi nhiệt trực tiếp với các tế bào trước khi cạn kiệt.

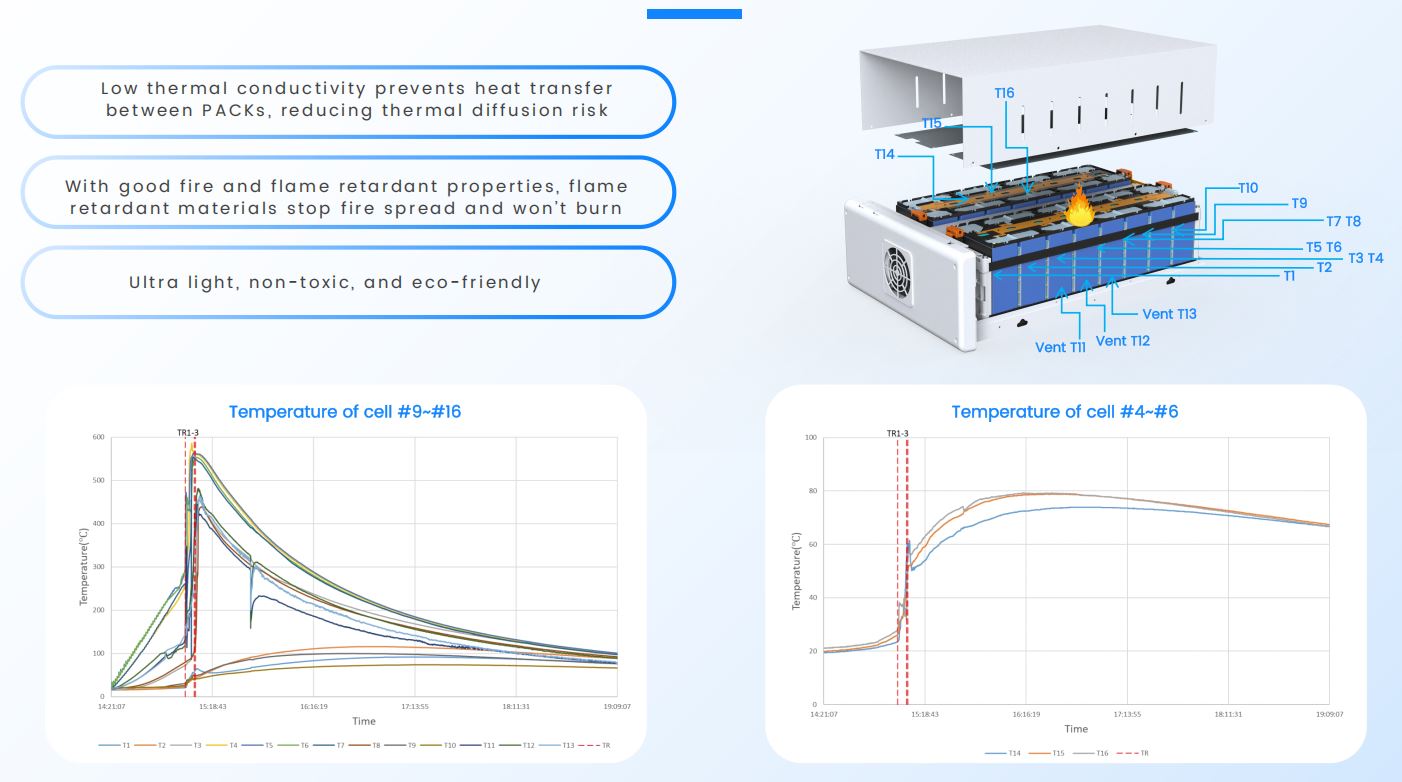

Các điểm theo dõi nhiệt độ trên toàn bộ gói
Khu vực	Phạm vi giám sát
Gói thấp hơn	Ô #1–8 (T1–T9)
Gói trên	Ô #9–16 (T10–T16)
Vùng thông hơi	T11, T12, T13

Sự lưu thông theo từng gói này là nguyên nhân làm cho nhiệt độ đồng bằng giữa các tế bào - không chỉ mức trung bình trong phòng - trở thành một biến số có thể kiểm soát được. Một chiếc tủ chỉ đo nhiệt độ không khí xung quanh không thể kịp thời phát hiện được một gói quá nhiệt; một cái có thể giám sát mười sáu khu vực riêng biệt.

Cách nhiệt như một điểm dừng thụ động

Luồng khí chủ động xử lý các điều kiện hoạt động bình thường, nhưng lớp cách nhiệt ở cấp độ gói là thứ hạn chế lượng nhiệt truyền đi bao xa nếu một gói bị nóng. Vật liệu giữa các gói được chỉ định có độ dẫn nhiệt thấp, đặc biệt là làm chậm quá trình truyền nhiệt sang các gói lân cận, giảm nguy cơ khuếch tán nhiệt qua ngăn xếp. Nó cũng có đặc tính chống cháy, nhẹ và không độc hại — những đặc tính quan trọng đối với những gì xảy ra trong sự kiện nhiệt độ đang hoạt động cũng như đối với hoạt động thường ngày hàng ngày.

Đây chính là lớp cách nhiệt có chức năng như một biện pháp ngăn chặn trong thiết kế an toàn cháy nổ của tủ — quản lý nhiệt và an toàn cháy nổ không phải là các hệ thống riêng biệt ở đây, chúng có chung một rào cản vật lý thực hiện hai công việc cùng một lúc.

Phòng PCS chạy vòng làm mát riêng

Các thiết bị điện tử công suất tự tạo ra tải nhiệt độc lập với pin, do đó ngăn PCS được quản lý riêng biệt với phòng pin. Một quạt chính xử lý lưu thông không khí tổng thể, với các quạt bổ sung được gắn trên các bộ phận tản nhiệt cao cụ thể để làm mát mục tiêu. Độ ẩm được kiểm soát thông qua một chip làm lạnh bán dẫn có chức năng ngưng tụ và loại bỏ độ ẩm khỏi không khí trong ngăn.

Việc tách hai vùng nhiệt sẽ tránh được một lối tắt thiết kế chung: chia sẻ một vòng làm mát giữa pin và thiết bị điện tử công suất có xu hướng làm giảm kích thước của cả hai, vì cả hai đều có dung sai nhiệt độ khác nhau và hậu quả hỏng hóc khác nhau.

Kiểm soát 35°C thực sự mua được gì: 6.000 chu kỳ và 70% EOL

Những con số tiêu đề trên chiếc tủ này - ≥6.000 chu kỳ và Duy trì được 70% công suất khi hết tuổi thọ - không độc lập với hệ thống nhiệt được mô tả ở trên; chúng là đầu ra trực tiếp của nó. Số liệu về vòng đời LFP luôn phụ thuộc vào nhiệt độ vận hành và xếp hạng của Deye chỉ có thể đạt được vì vòng quản lý nhiệt giữ cho các tế bào ở trong dải 15–37°C được mô tả trước đó thay vì để chúng trôi theo điều kiện môi trường xung quanh.

Bối cảnh đánh giá vòng đời
Số liệu	Giá trị
Vòng đời	≥6.000 chu kỳ
Công suất cuối đời	70%
Trần nhiệt độ tế bào mục tiêu	<35°C
Ban điều hành phòng pin	15–37°C

Đối với một dự án chạy chu kỳ hàng ngày, 6.000 chu kỳ tương đương với khoảng 16 năm phục vụ trước khi công suất giảm xuống 70% trên bảng tên — một con số chỉ đúng nếu hệ thống nhiệt thực hiện công việc của nó trong mỗi chu kỳ đó, không chỉ trong các điều kiện thử nghiệm trong phòng thí nghiệm.

Phong bì hoạt động: -20°C đến 50°C, IP54, C5

Kiểm soát nhiệt bên trong chỉ quan trọng nếu bản thân vỏ bọc có thể tồn tại ở địa điểm được triển khai. Tủ được đánh giá cho -20°C đến 50°C hoạt động xung quanh (với nhiệt độ giảm trên 45°C), mang theo một IP54 đánh giá xâm nhập và được xây dựng theo Cấp chống ăn mòn C5 cho môi trường ven biển, công nghiệp hoặc độ ẩm cao. Độ cao làm việc được đánh giá là 3.000m.

Không có xếp hạng nào trong số ba xếp hạng này thực hiện công việc kiểm soát nhiệt độ bên trong được mô tả ở trên - chúng xác định các điều kiện bên ngoài mà hệ thống bên trong phải hoạt động. Một chiếc tủ có khả năng kiểm soát nhiệt bên trong tuyệt vời nhưng xếp hạng vỏ yếu vẫn sẽ không hoạt động ở những nơi khắc nghiệt; cả hai được thiết kế như một cặp ở đây.

Điều này có ý nghĩa gì đối với Tổng chi phí sở hữu

Quản lý nhiệt không thể nhìn thấy được khi so sánh bảng thông số kỹ thuật nhưng hiển thị trực tiếp bằng hai con số quan trọng đối với tính kinh tế của dự án: vòng đời thực tế và tốc độ giảm dần công suất. Một chiếc tủ cho phép các tế bào hoạt động nóng có thể đạt cùng một bảng tên kWh vào ngày đầu tiên, nhưng đạt tới 70% công suất sớm hơn nhiều năm so với số chu kỳ định mức của nó gợi ý - biến tài sản 15 năm thành tài sản 10 năm.

Đối với các nhà tích hợp xác định tổng chi phí sở hữu của dự án thay vì chỉ giá trả trước, kiến trúc nhiệt được mô tả ở đây thực sự là giá được định giá theo bảo hành 10 năm. Điều đáng xem xét cùng với cách thức Hệ thống chuyển đổi năng lượng phối hợp với BMS để bảo vệ tuổi thọ ắc quy trong thời gian thực và chống lại toàn bộ Dòng giải pháp C&I ESS khi so sánh chi phí vòng đời của tủ thay vì chỉ dựa trên công suất tiêu đề.
