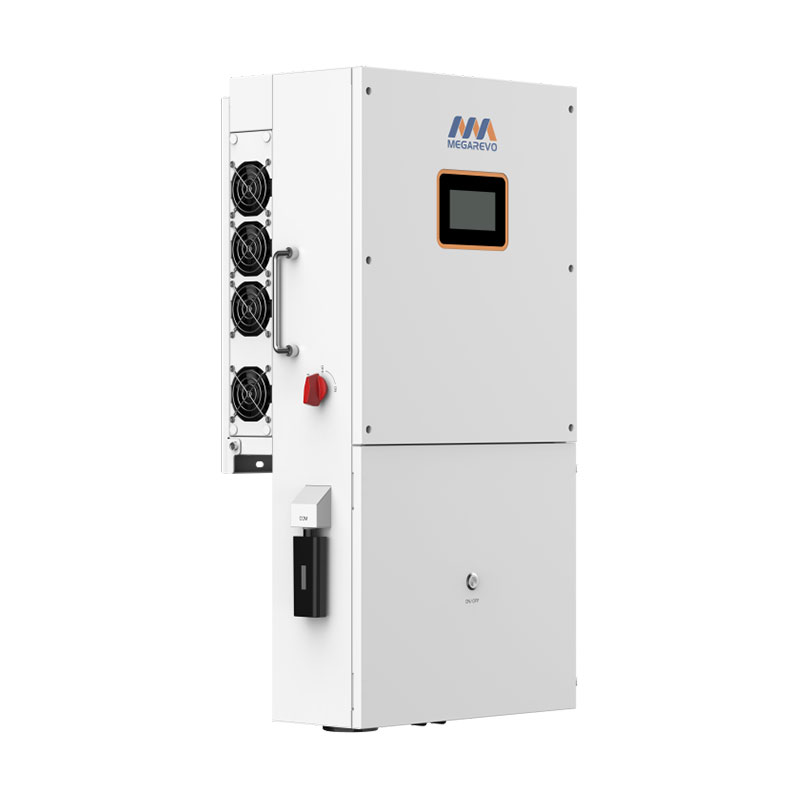

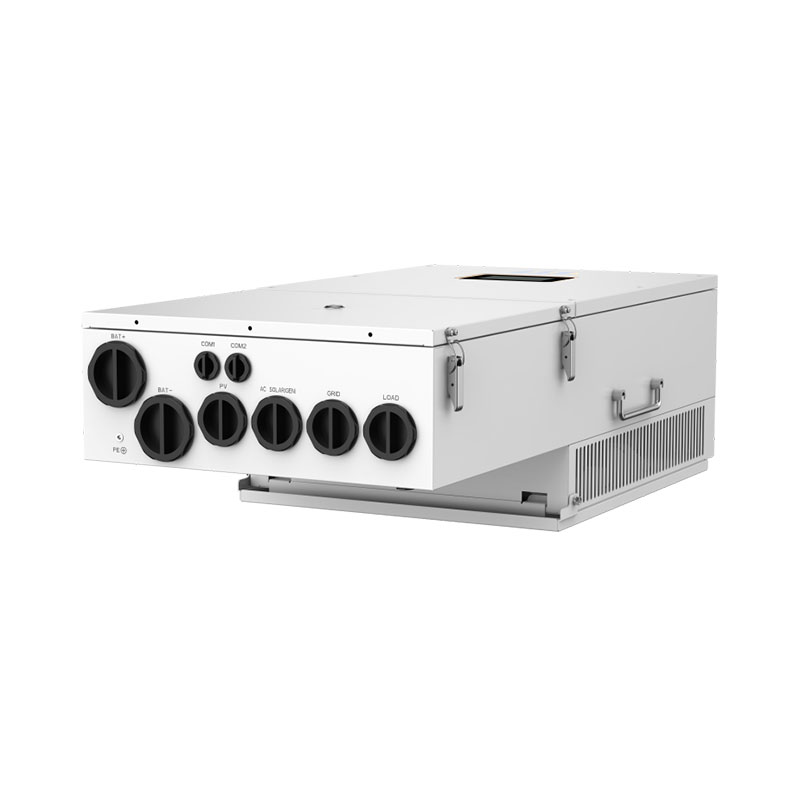

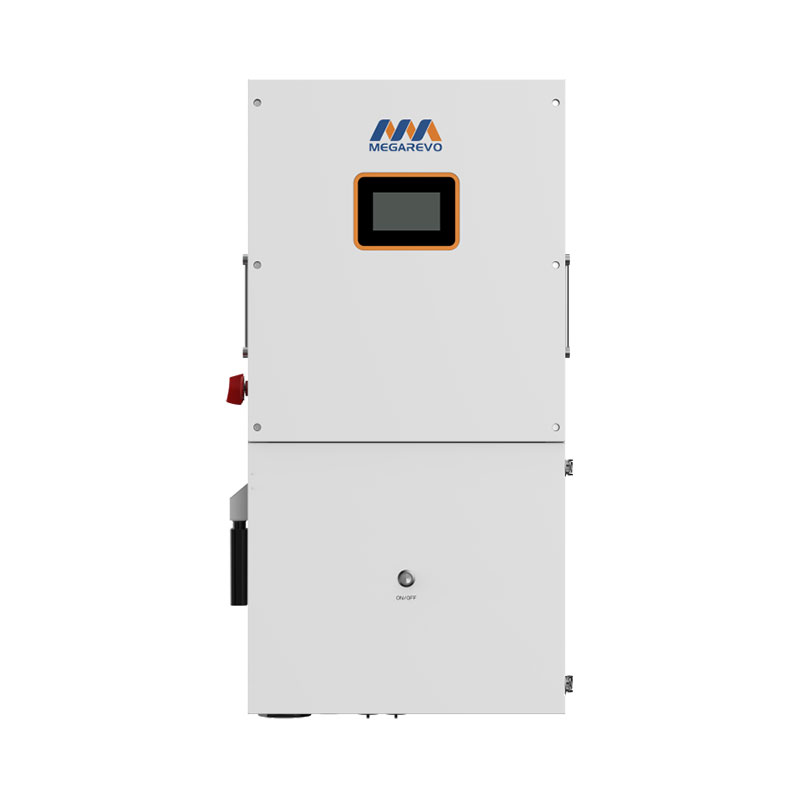

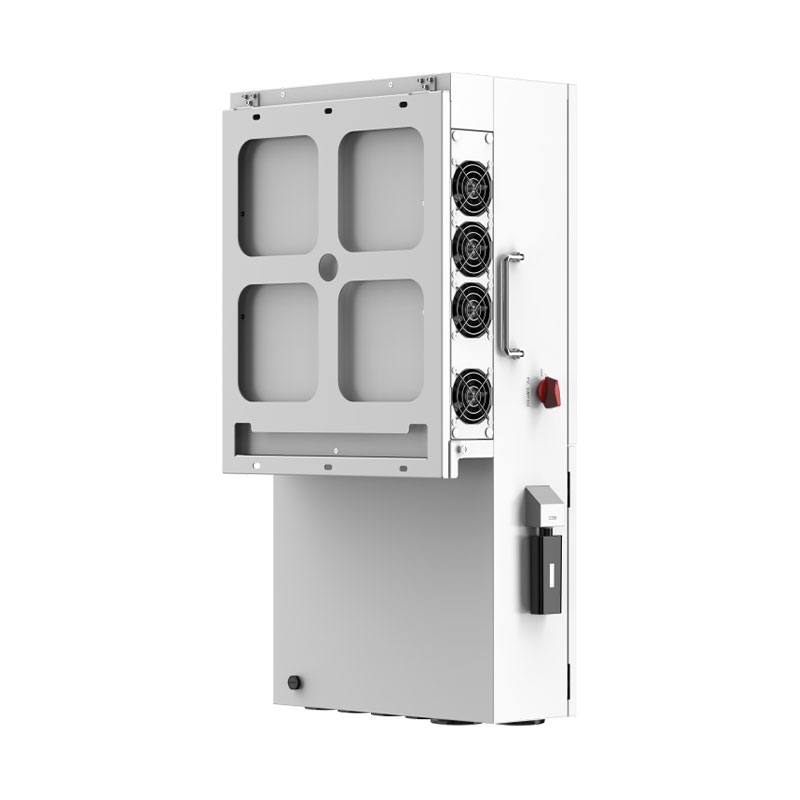

Megarevo Phiên bản Hoa Kỳ Biến tần lai chia pha R10KLNA Nhà cung cấp, Công ty

đầu vào quang điện

Đầu vào pin

Đầu ra AC (trên lưới)

Công suất phát danh định lên lưới (kVA)	5	6	7.6	8	10
TỐI ĐA. sản lượng điện biểu kiến lên lưới (kVA)	5.5	6.6	8.4	8.8	11
Dải điện áp đầu ra (V)	(110~120)/(220~240)split pha, 240V một pha
Tần số đầu ra (Hz)	60(55 đến 65)
Đầu ra dòng điện xoay chiều danh nghĩa vào lưới (A)	20.8	25	31.7	33.3	41.7
Tối đa. Đầu ra dòng điện xoay chiều vào lưới (A)	22.9	27.5	34.8	36.7	45.8
Tối đa. dòng điện chạy qua lưới (A)	100
Đầu ra THDi	<3%

Đầu ra AC (dự phòng)

Danh nghĩa. công suất biểu kiến (kVA)	5	6	7.6	8	10
Tối đa. công suất biểu kiến (kVA)	5.5	6.6	8.4	8.8	11
Điện áp đầu ra danh định L-N/L1-L2 (V)	120/240
Tần số đầu ra danh nghĩa (Hz)	60
Thời gian chuyển đổi tự động (ms)	<20
Hệ số công suất đầu ra	0,8 dẫn đầu ~ 0,8 tụt lại
Đầu ra THDu	<2%

Bảo vệ

Phát hiện nối đất	Có
Bảo vệ lỗi hồ quang	Có
Bảo vệ đảo	Có
Phân cực ngược của pin	Có
Phát hiện điện trở cách điện	Có
Đơn vị giám sát dòng điện dư	Có
Đầu ra bảo vệ quá dòng	Có
Bảo vệ ngắn mạch đầu ra dự phòng	Có
Bảo vệ quá áp đầu ra	Có
Đầu ra dưới bảo vệ điện áp	Có

Dữ liệu chung

hiệu quả mppt	99,90%
Hiệu quả Châu Âu (PV)	96,50%
Hiệu suất từ PV đến lưới điện (PV)	97,20%
Pin để tải hiệu quả	95,20%
Hiệu suất sạc pin từ PV sang pin	96,10%
Hiệu suất sạc từ lưới sang pin	95,00%
Ống dẫn đầu ra (mm)	25.4
đầu vào quang điện conduit (mm)	25.4
Ống dẫn đầu vào BAT (mm)	35.4
Phạm vi nhiệt độ hoạt động (0C)	-25~ 60
Độ ẩm tương đối	0-95%
Độ cao hoạt động	0〜4.000m(Giảm độ cao trên 2.000m)
Bảo vệ xâm nhập	IP65/NEMA 3R
Bộ ngắt tích hợp	Tùy chọn
Trọng lượng (kg)	48kg (50kg có cầu dao)
Kích thước WHD (mm)	450x820x240
làm mát	làm mát QUẠT
Phát ra tiếng ồn (dB)	38
Hiển thị	LCD, Bảng điều khiển cảm ứng (tùy chọn)
Giao tiếp với BMS/Meter/EMS	RS485, CÓ THỂ
Giao diện truyền thông được hỗ trợ	RS485, WLAN, 4G (tùy chọn)
Tự tiêu thụ	<25W
An toàn	UL1741SA tất cả các tùy chọn, UL1699B, CSA 22.2
EMC	FCC phần 15 lớp B
Hỗ trợ máy phát điện diesel	CÓ
Tiêu chuẩn kết nối lưới	IEEE 1547, IEEE 2030.5, quy tắc Hawaii 14H, quy tắc 21 giai đoạn 1,11,111
