So sánh kỹ thuật của các mẫu biến tần lai Deye: SUN-8K-SG02LP1-EU-AM2 vs SUN-8K-SG05LP1-EU vs SUN-8K-SG05LP1-EU-SM2

Trong bối cảnh năng lượng mặt trời đang phát triển, thiết kế biến tần đóng một vai trò then chốt trong hiệu quả, an toàn và khả năng sử dụng tổng thể của hệ thống. Bài viết này cung cấp bản so sánh kỹ thuật chi tiết của ba mẫu biến tần lai Deye 8kW—SUN-8K-SG02LP1-EU-AM2, SUN-8K-SG05LP1-EU và SUN-8K-SG05LP1-EU-SM2—để hỗ trợ các nhà thiết kế và lắp đặt hệ thống trong việc lựa chọn phương án phù hợp nhất.

Nếu bạn cần mua sản phẩm liên quan, khám phá danh mục biến tần của chúng tôi hoặc liên hệ trực tiếp với chúng tôi để có thêm nhiều lựa chọn về mẫu mã.

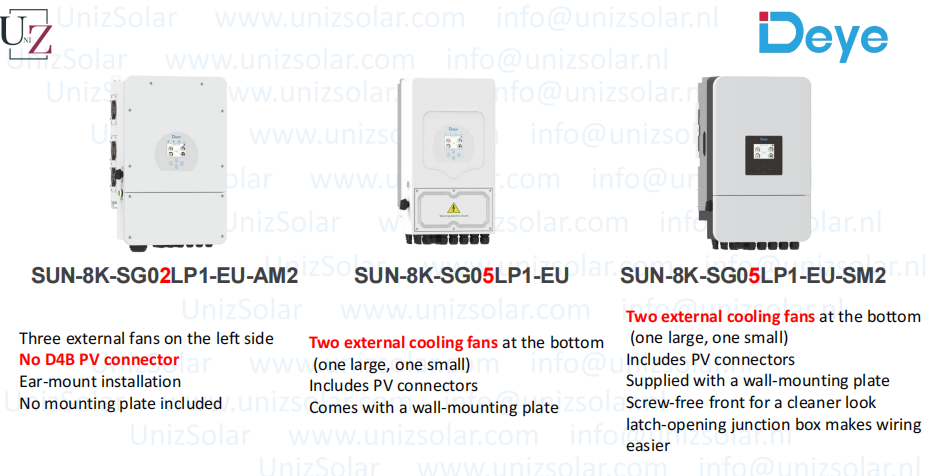

1. Làm mát và bề ngoài
SUN-8K-SG02LP1-EU-AM2 có ba quạt làm mát bên ngoài ở phía bên trái. Nó hỗ trợ lắp đặt vào tai và không bao gồm tấm gắn phía sau. Đáng chú ý là nó không bao gồm đầu nối PV D4B.

SUN-8K-SG05LP1-EU sử dụng hai quạt làm mát gắn phía dưới (1 lớn 1 nhỏ) và bao gồm các đầu nối PV. Nó được cung cấp kèm theo một tấm gắn tường.

SUN-8K-SG05LP1-EU-SM2 cũng sử dụng thiết lập quạt kép phía dưới. Nó cải thiện tính thẩm mỹ và sự tiện lợi khi lắp đặt với nắp trước có chốt mở, không cần vít và tấm gắn tường đi kèm.

2. Cấu hình đầu vào điện và PV
Cả ba mô hình đều có chung dòng điện đầu vào PV tối đa là 26 26 A và hỗ trợ 2/2 2 đầu vào chuỗi PV, đảm bảo tính linh hoạt trong cấu hình mảng năng lượng mặt trời.

3. Cấu trúc bên trong và thiết kế mạch
SUN-8K-SG02LP1-EU-AM2 nổi bật với hai cổng ICT, thiết bị đầu cuối kết nối nhanh PV và hai giao diện tắt máy nhanh. Nó bao gồm một nguồn điện phụ 12 Vdc và cung cấp bảng điều khiển và cách ly được cải thiện trên nền tảng SG05. Tuy nhiên, nó sử dụng lại bảng Wi-Fi.

SUN-8K-SG05LP1-EU bao gồm một cổng ICT và sử dụng đầu nối D4B (loại MC4). Nó thiếu cổng tắt máy nhanh và không có đầu ra phụ 12 V.

SUN-8K-SG05LP1-EU-SM2 được xây dựng trên SG05LP1-EU, giữ lại một cổng ICT, đầu nối D4B và hai cổng tắt nhanh. Nó bao gồm một đầu ra phụ 12 Vdc và giới thiệu bộ điều khiển công tắc DIP trên cổng ATS để cấu hình linh hoạt hơn.

4. Kiến trúc PCB và bo mạch
SUN-8K-SG02LP1-EU-AM2 cung cấp thêm bảng điều khiển và cách ly so với SG05. Mô-đun Wi-Fi được sử dụng lại chứ không được tích hợp mới.

SUN-8K-SG05LP1-EU sử dụng ngăn xếp PCB SG05 cơ bản mà không cần cải tiến thêm.

SUN-8K-SG05LP1-EU-SM2 chia sẻ kiến ​​trúc cốt lõi với SG05 nhưng kết hợp điều khiển chính mới, màn hình LCD và các bảng phụ trợ bổ sung, với sự hỗ trợ bảng DRM theo tiêu chuẩn.

5. Kích thước và trọng lượng
SG02LP1-EU-AM2 lớn nhất và nặng nhất với kích thước 420×670×233 mm và nặng 35,6 kg.

SG05LP1-EU nhỏ gọn hơn với kích thước 330×580×232 mm, trọng lượng 24,9 kg.

SG05LP1-EU-SM2 nằm giữa cả hai với kích thước 366 × 589,5 × 237 mm, nặng 26,8 kg.

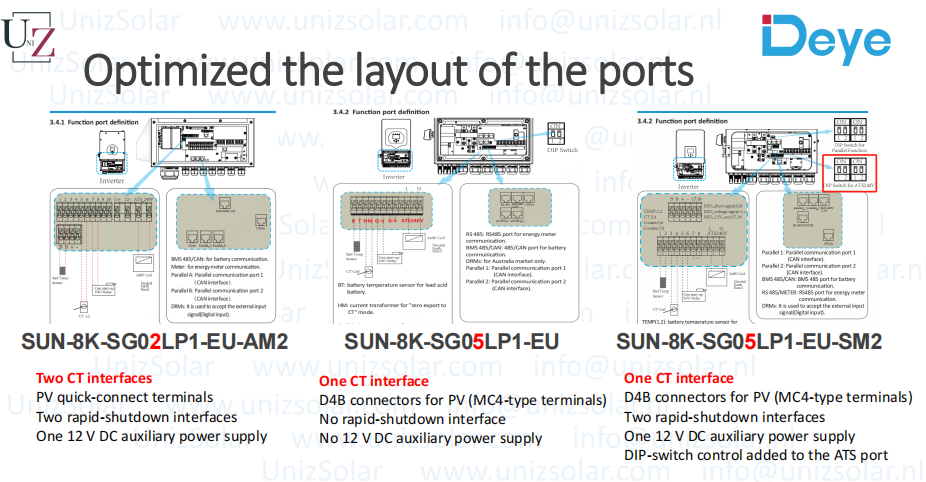

6. Bố trí cổng và thiết kế giao diện

Ba mô hình cho thấy sự khác biệt đáng kể trong cách bố trí cổng và hỗ trợ giao diện CT:

SG02LP1-EU-AM2 có hai giao diện CT, đầu cuối kết nối nhanh PV và hai cổng tắt nhanh với đầu ra phụ 12 V.

SG05LP1-EU hỗ trợ một giao diện CT, đầu nối D4B và thiếu cả nguồn điện phụ và tắt máy nhanh.

SG05LP1-EU-SM2 cải thiện điều này bằng một giao diện CT, đầu nối D4B, hai cổng tắt nhanh, nguồn phụ 12 V và tích hợp công tắc DIP trên cổng ATS.

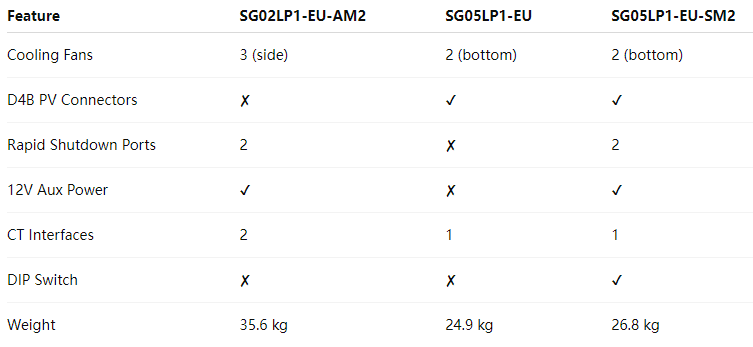

Phần kết luận

Sự giới thiệu:

SG02LP1-EU-AM2 lý tưởng cho cách ly nâng cao, đo sáng CT kép và các hệ thống yêu cầu đầu ra phụ 12V và điều khiển cổng nâng cao.

SG05LP1-EU là tùy chọn nhẹ hơn, cơ bản hơn, phù hợp cho việc lắp đặt với ít nhu cầu phụ trợ hơn.

SG05LP1-EU-SM2 tạo ra sự cân bằng với các tính năng cải tiến, khả năng kiểm soát nâng cao và tính thẩm mỹ tốt hơn—làm cho nó trở thành mẫu tinh tế nhất cho các ứng dụng thông thường.
