Phân tích kỹ thuật: So sánh các bộ biến tần mặt trời mặt trời Sun-5K-SG04LP1-EU-SM2 và Sun-5K-SG05LP1-EU

Phân tích kỹ thuật này so sánh hai mô hình biến tần mặt trời, Mặt trời-5K-SG04LP1-EU-SM2 và Sun-5K-SG05LP1-EU, tập trung vào thiết kế, hiệu suất và khả năng tương thích của chúng với các loại mô-đun năng lượng mặt trời khác nhau. Phân tích dựa trên dữ liệu trực quan và bảng được cung cấp.

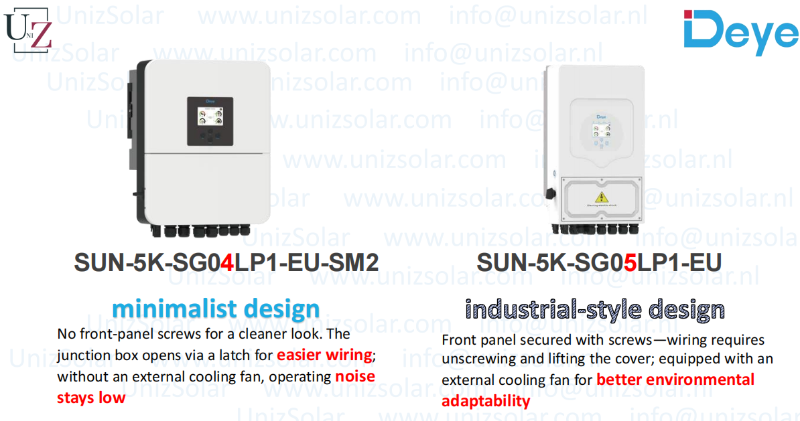

1. Thiết kế và ngoại hình

SUN-5K-SG04LP1-EU-SM2

● Thiết kế tối giản: Mô hình này có thiết kế tối giản, sạch sẽ mà không có ốc vít phía trước, góp phần vào vẻ ngoài bóng bẩy.

● Truy cập hộp nối: Hộp nối mở thông qua cơ chế chốt, tạo điều kiện cho dây dễ dàng hơn.

● Hệ thống làm mát: Nó không bao gồm quạt làm mát bên ngoài, giúp duy trì mức độ nhiễu hoạt động thấp hơn.

Mặt trời-5K-SG05LP1-EU

● Thiết kế kiểu công nghiệp: Mô hình này có thiết kế kiểu công nghiệp mạnh mẽ hơn với các ốc vít đảm bảo bảng điều khiển phía trước.

● Truy cập hộp nối: Mở hộp nối yêu cầu tháo bảng điều khiển phía trước, có thể ít thuận tiện hơn cho hệ thống dây điện.

● Hệ thống làm mát: Được trang bị quạt làm mát bên ngoài, mô hình này cung cấp khả năng thích ứng môi trường tốt hơn, làm cho nó phù hợp với các điều kiện khắc nghiệt hơn.

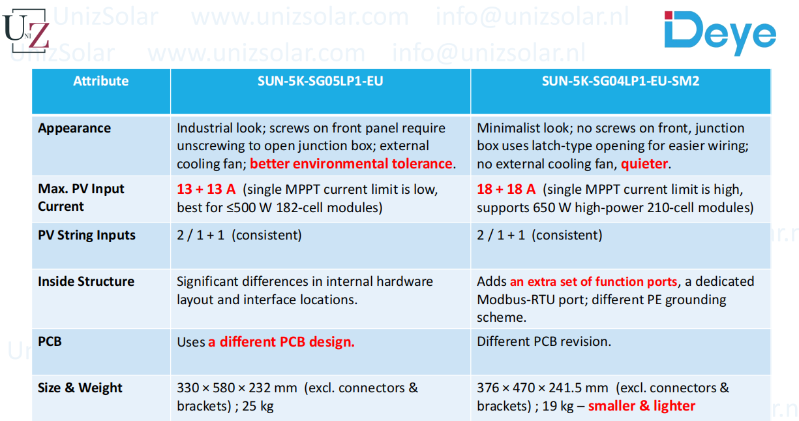

2. Thông số kỹ thuật hiệu suất

Dòng điện đầu vào PV tối đa

● SUN-5K-SG04LP1-EU-SM2: Hỗ trợ dòng điện đầu vào PV tối đa là 18 18 A (giới hạn dòng MPPT đơn cao), làm cho nó tương thích với các mô-đun 650 W công suất cao (210 CELL).

● Sun-5K-SG05LP1-EU: Hỗ trợ dòng điện đầu vào PV tối đa là 13 13 A (giới hạn dòng MPPT đơn thấp), phù hợp nhất cho các mô-đun ≤500 W (182 tế bào).

Đầu vào chuỗi PV

● Cả hai mô hình đều hỗ trợ đầu vào chuỗi PV nhất quán là 2/1 1.

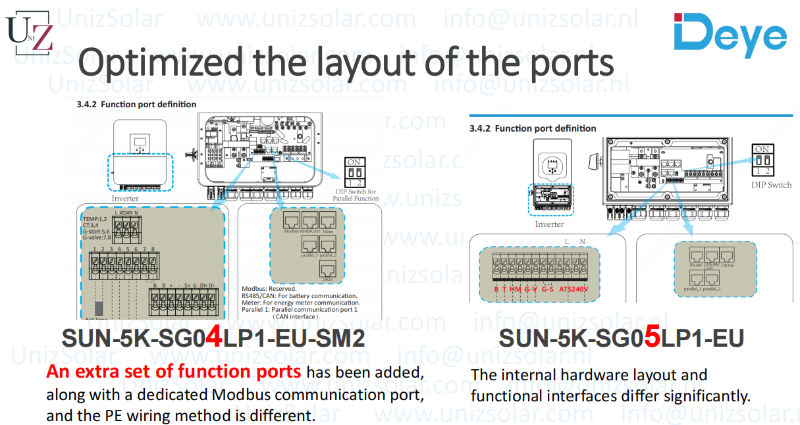

3. Cấu trúc bên trong và PCB

Bố cục phần cứng nội bộ

● Sun-5K-SG04LP1-EU-SM2: có một bộ cổng chức năng bổ sung, bao gồm cổng RTU Modbus RTU chuyên dụng và sơ đồ nối đất PE khác.

● Sun-5K-SG05LP1-EU: Có bố cục phần cứng bên trong và giao diện chức năng khác nhau đáng kể so với mô hình SM2.

Thiết kế PCB

● Cả hai mô hình đều sử dụng các thiết kế PCB khác nhau, cho thấy các nâng cấp và tối ưu hóa nội bộ đáng kể.

4. Kích thước và trọng lượng

● Sun-5K-SG04LP1-EU-SM2: Kích thước là 376 × 470 × 241,5 mm, nặng 19 kg. Mô hình này nhỏ hơn và nhẹ hơn.

● Sun-5K-SG05LP1-EU: Kích thước là 330 × 580 × 232 mm, nặng 25 kg. Mô hình này lớn hơn và nặng hơn.

5. Khả năng tương thích và khả năng thích ứng môi trường

● SUN-5K-SG04LP1-EU-SM2: cung cấp khả năng tương thích tốt hơn với các mô-đun năng lượng mặt trời công suất cao (≥650 W) do dòng điện PV tối đa cao nhất của nó.

● Sun-5K-SG05LP1-EU: Thích hợp hơn cho các mô-đun năng lượng mặt trời năng lượng thấp (≤500 W) và cung cấp khả năng thích ứng môi trường tốt hơn thông qua quạt làm mát bên ngoài của nó.

6. Kết luận

Sun-5K-SG04LP1-EU-SM2 và Sun-5K-SG05LP1-EU biến tần năng lượng mặt trời phục vụ cho các nhu cầu khác nhau dựa trên thiết kế, hiệu suất và khả năng tương thích của chúng:

Sun-5K-SG04LP1-EU-SM2:

● Điểm mạnh: Thiết kế tối giản, hoạt động yên tĩnh hơn, dòng điện đầu vào PV tối đa cao hơn và khả năng tương thích tốt hơn với các mô-đun công suất cao.

● Trường hợp sử dụng lý tưởng: Thích hợp cho các cài đặt yêu cầu các mô-đun năng lượng mặt trời công suất cao và biến tần đẹp, yên tĩnh.

SUN-5K-SG05LP1-EU:

● Điểm mạnh: Thiết kế kiểu công nghiệp, quạt làm mát bên ngoài để thích ứng môi trường tốt hơn và xây dựng mạnh mẽ.

● Trường hợp sử dụng lý tưởng: Lý tưởng cho việc cài đặt sử dụng các mô-đun năng lượng mặt trời năng lượng thấp và hoạt động trong môi trường khắc nghiệt nơi độ bền và làm mát là rất quan trọng.

Cả hai mô hình đều cung cấp bố cục tối ưu và nâng cấp các giải pháp PCB, đảm bảo hiệu suất đáng tin cậy. Tuy nhiên, sự lựa chọn giữa chúng nên dựa trên các yêu cầu cụ thể của việc lắp đặt năng lượng mặt trời, chẳng hạn như loại mô -đun, điều kiện môi trường và sở thích thẩm mỹ.

Để biết thêm các yêu cầu hoặc thông số kỹ thuật chi tiết, vui lòng truy cập www.unizsolar.com hoặc liên hệ [email protected] .
