Bộ biến tần năng lượng mặt trời lưới điện: Hướng dẫn toàn diện về năng lượng mặt trời trên lưới

1. Giới thiệu cho các bộ biến tần năng lượng mặt trời bằng lưới điện

Khi sự thay đổi toàn cầu hướng tới năng lượng sạch và có thể tái tạo tăng tốc, năng lượng mặt trời đã nổi lên như một trong những giải pháp dễ tiếp cận và có thể mở rộng nhất. Trong số các thành phần cốt lõi của bất kỳ hệ thống năng lượng mặt trời nào là biến tần, một thiết bị đóng vai trò then chốt trong việc khai thác và sử dụng năng lượng mặt trời. Cụ thể, Bộ biến tần lưới lưới Được gọi là bộ biến tần trên lưới, là rất quan trọng trong các ứng dụng năng lượng mặt trời dân cư, thương mại và quy mô tiện ích nơi hệ thống được kết nối với lưới điện công cộng.

1.1 Biến tần lưới lưới là gì?

Biến tần lưới lưới là một thiết bị điện tử chuyển đổi điện trực tiếp (DC) được sản xuất bởi các tấm pin mặt trời thành điện dòng (AC) xen kẽ phù hợp với điện áp và tần số của lưới tiện ích cục bộ. Sự chuyển đổi này là rất cần thiết bởi vì hầu hết các ngôi nhà và doanh nghiệp hoạt động trên AC Power và bản thân lưới tiện ích phân phối điện ở dạng này.

Quan trọng hơn, các bộ biến tần lưới lưới được thiết kế để đồng bộ hóa chính xác với dạng sóng điện của lưới, cho phép lưu lượng năng lượng liền mạch giữa hệ thống năng lượng mặt trời và mạng lưới tiện ích. Điều này cho phép chủ nhà và doanh nghiệp tiêu thụ năng lượng mặt trời trong thời gian thực và xuất khẩu điện dư thừa trở lại lưới điện, thường kiếm được tín dụng hoặc thanh toán.

1.2 Tại sao bộ biến tần lưới lưới quan trọng đối với các hệ thống năng lượng mặt trời?

Bộ biến tần lưới lưới là trái tim của các hệ thống năng lượng mặt trời hiện đại được kết nối với lưới tiện ích. Tầm quan trọng của chúng nằm ở một số chức năng chính:

Chuyển đổi năng lượng: Họ chuyển đổi DC không thể sử dụng từ các tấm pin mặt trời thành AC có thể sử dụng cho các thiết bị gia dụng hoặc phân phối lưới.

Hiệu quả hệ thống: Bộ biến tần lưới lưới hiện đại sử dụng các công nghệ như theo dõi điểm công suất tối đa (MPPT) để đảm bảo rằng các tấm pin mặt trời hoạt động với hiệu quả cao nhất.

Tích hợp lưới: Các bộ biến tần này đảm bảo rằng hệ mặt trời tuân thủ các tiêu chuẩn lưới về điện áp, tần số và an toàn.

Ưu đãi tài chính: Thông qua các chương trình như đo sáng, bộ biến tần lưới lưới cho phép người dùng cung cấp năng lượng dư thừa vào lưới điện và bù đắp chi phí điện, khiến việc áp dụng năng lượng mặt trời trở nên hấp dẫn hơn về mặt kinh tế.

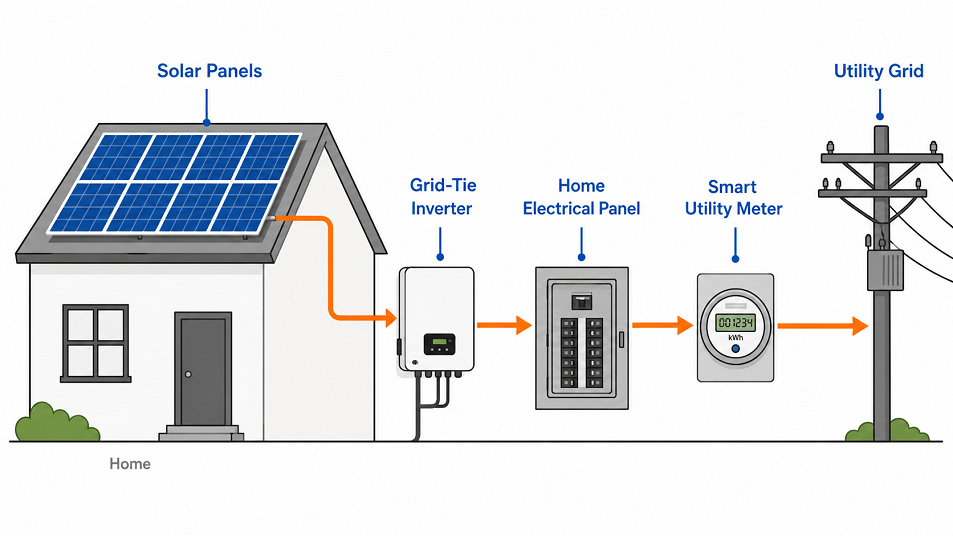

1.3 Tổng quan ngắn gọn về các hệ mặt trời trên lưới

Một hệ mặt trời trên lưới hoặc lưới được gắn là một hệ mặt trời được kết nối với lưới điện công cộng. Các hệ thống này thường bao gồm:

Các tấm quang điện mặt trời (PV) để chụp ánh sáng mặt trời.

Biến tần lưới lưới để chuyển đổi và quản lý điện.

Máy đo ròng để theo dõi nhập khẩu năng lượng và xuất khẩu giữa nhà và lưới điện.

Không giống như các hệ thống ngoài lưới, yêu cầu lưu trữ năng lượng (pin) để hoạt động độc lập, các hệ thống gắn lưới rút ra từ lưới tiện ích khi sản xuất năng lượng mặt trời thấp và gửi năng lượng dư thừa trở lại lưới khi sản xuất vượt quá mức tiêu thụ. Lưu lượng kép này đảm bảo tính khả dụng liên tục mà không cần thêm độ phức tạp hoặc chi phí lưu trữ pin.

Các hệ thống gắn lưới đặc biệt phổ biến ở các khu vực đô thị và ngoại ô với quyền truy cập lưới đáng tin cậy. Chúng thường phải chăng hơn, đòi hỏi ít bảo trì hơn và có thể giảm đáng kể hóa đơn tiền điện trong khi đóng góp cho một tương lai năng lượng xanh hơn.

2. Làm thế nào các bộ biến tần lưới lưới hoạt động

Trọng tâm của một hệ thống năng lượng mặt trời gắn lưới là một thiết bị thông minh biến tần, không chỉ chuyển đổi điện. Nó đảm bảo hiệu suất tối ưu, tích hợp lưới liền mạch và an toàn cho cả người dùng và mạng tiện ích rộng hơn. Hiểu cách các bộ biến tần lưới lưới hoạt động cung cấp cái nhìn sâu sắc về vai trò quan trọng của họ trong việc tạo ra năng lượng mặt trời thực tế và hiệu quả.

2.1 Quy trình chuyển đổi DC sang AC

Các tấm pin mặt trời tạo ra điện ở dạng dòng điện trực tiếp (DC), trong đó các electron chảy theo một hướng duy nhất. Tuy nhiên, hầu hết các thiết bị điện và lưới tiện ích hoạt động trên dòng điện xen kẽ (AC), trong đó dòng điện định kỳ đảo ngược hướng. Công việc chính của Biến tần lưới lưới là thực hiện chuyển đổi DC sang AC này.

Quá trình này liên quan đến một số thành phần nội bộ:

Giai đoạn đầu vào điều kiện đầu vào DC.

Cầu biến tần nhanh chóng chuyển đổi các thành phần điện tử để mô phỏng dạng sóng AC.

Bộ lọc đầu ra để làm mịn dạng sóng và khớp với điện áp và tần số lưới.

Kết quả là đầu ra AC sạch, tương thích lưới, có thể cung cấp năng lượng cho nhà hoặc doanh nghiệp hoặc được xuất sang lưới công cộng.

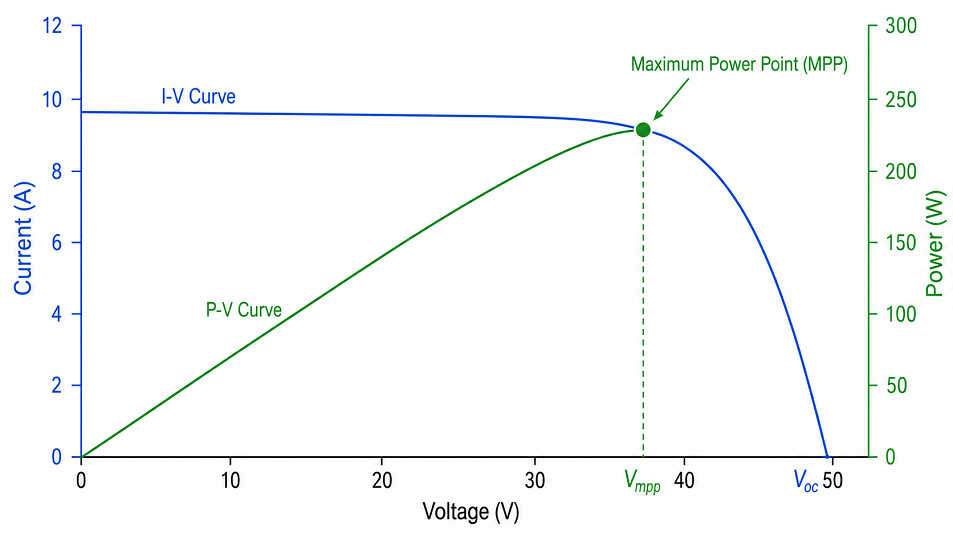

2.2 Vai trò của MPPT (theo dõi điểm công suất tối đa)

Đầu ra của bảng điều khiển năng lượng mặt trời dao động dựa trên ánh sáng mặt trời, nhiệt độ và bóng râm. Để đảm bảo chiết xuất năng lượng tối đa mọi lúc, bộ biến tần lưới lưới sử dụng công nghệ gọi là theo dõi điểm công suất tối đa (MPPT).

MPPT liên tục điều chỉnh điểm vận hành điện của các tấm để tìm "điểm ngọt ngào", điểm công suất tối đa, trong đó sự kết hợp giữa điện áp và hiện tại mang lại công suất cao nhất có thể. Bằng cách tự động theo dõi và điều chỉnh đến thời điểm này trong thời gian thực, biến tần tối đa hóa năng lượng được thu hoạch từ mặt trời suốt cả ngày.

Tính năng này đặc biệt quan trọng trong các hệ thống có nhiều bảng gặp các điều kiện khác nhau (ví dụ: sự khác biệt về bóng hoặc định hướng một phần).

2.3 Đồng bộ hóa với lưới điện

Để hệ mặt trời gắn lưới hoạt động an toàn và hiệu quả, biến tần phải đồng bộ hóa đầu ra của nó với điện áp, tần số và pha của lưới. Đồng bộ hóa này đảm bảo rằng sức mạnh được gửi đến lưới điện hoàn hảo với điện của tiện ích, ngăn ngừa nhiễu hoặc thiệt hại.

Các chức năng đồng bộ hóa chính bao gồm:

Phù hợp với điện áp: Đảm bảo đầu ra biến tần AC khớp với điện áp lưới (thường là 120V hoặc 240V).

Tần số khớp: Kết hợp tần số lưới, thường là 50 Hz hoặc 60 Hz tùy thuộc vào quốc gia.

Căn chỉnh pha: Căn chỉnh thời gian của sóng điện áp với lưới để đảm bảo lưu lượng năng lượng trơn tru.

Trong trường hợp mất điện lưới, biến tần tự động tắt sản lượng của nó để ngăn chặn đảo, một điều kiện nguy hiểm trong đó hệ thống có thể tiếp tục cung cấp điện vào lưới điện khử năng lượng. Đây là một tính năng an toàn quan trọng được ủy quyền bởi các tiêu chuẩn điện.

3. Các tính năng và thành phần chính

Hiện đại Bộ biến tần năng lượng mặt trời lưới không chỉ là bộ chuyển đổi năng lượng hiệu quả, mà chúng là các thiết bị thông minh, ý thức về an toàn và sẵn sàng giao tiếp. Hiểu các tính năng chính của họ và các thành phần nội bộ là điều cần thiết để chọn biến tần đúng và đảm bảo hiệu suất dài hạn.

3.1 Hiệu quả biến tần và số liệu hiệu suất

Một trong những yếu tố quan trọng nhất khi đánh giá biến tần lưới lưới là hiệu quả của nó, tỷ lệ phần trăm năng lượng DC từ các tấm pin mặt trời được chuyển đổi thành công thành công suất AC có thể sử dụng. Hầu hết các bộ biến tần lưới lưới chất lượng cao hoạt động ở hiệu quả từ 95% đến 98%.

Các số liệu hiệu suất chính bao gồm:

Hiệu quả cao điểm: Hiệu suất chuyển đổi cao nhất mà biến tần có thể đạt được trong điều kiện tối ưu.

Hiệu quả của châu Âu: Một mức trung bình có trọng số chiếm các điều kiện mặt trời khác nhau, đưa ra một biện pháp hiệu suất thực tế hơn.

Hiệu quả của CEC: Được sử dụng bởi Ủy ban Năng lượng California; Đây là một cách tiêu chuẩn hóa khác để đánh giá hiệu suất biến tần trên các tải khác nhau.

Hiệu quả cao hơn có nghĩa là ít năng lượng bị mất khi nhiệt và nhiều điện có sẵn để sử dụng hoặc xuất khẩu vào lưới điện.

3,2 Điện áp và xếp hạng hiện tại

Mỗi biến tần có điện áp đầu vào và đầu ra cụ thể và các phạm vi dòng điện phải phù hợp với mảng bảng điều khiển năng lượng mặt trời và lưới tiện ích. Thông số kỹ thuật chính bao gồm:

Phạm vi điện áp đầu vào DC: Điều này phải phù hợp với điện áp kết hợp của các chuỗi bảng mặt trời.

Đầu vào công suất tối đa: Tổng công suất biến tần có thể xử lý một cách an toàn.

Điện áp đầu ra AC: Thông thường 120V/240V cho dân cư hoặc 208V/480V cho các hệ thống thương mại.

Dòng điện đầu ra tối đa: Xác định số lượng biến tần có thể cung cấp cho lưới.

Phù hợp với xếp hạng điện của biến tần với hệ mặt trời của bạn đảm bảo an toàn, hiệu suất và tuân thủ mã.

3.3 Các tính năng an toàn: Bảo vệ chống đảo ngược

Bảo vệ chống đảo là một tính năng an toàn bắt buộc trong tất cả các bộ biến tần lưới lưới. Trong trường hợp mất điện, biến tần phải ngay lập tức tắt đầu ra để ngăn điện chảy vào lưới. Điều này rất quan trọng đối với sự an toàn của những người lao động tiện ích, những người có thể sửa chữa các dòng và cho rằng họ bị khử năng lượng.

Các tính năng an toàn phổ biến khác bao gồm:

Phát hiện lỗi mặt đất

Bảo vệ quá điện áp và bảo vệ quá dòng

Giám sát nhiệt độ và tắt máy

Phát hiện lỗi hồ quang

Các tính năng này đảm bảo hệ thống hoạt động an toàn và đáng tin cậy trong mọi điều kiện.

3.4 Giao diện giao tiếp (ví dụ: Wi-Fi, Ethernet)

Bộ biến tần lưới lưới hiện đại thường được trang bị các mô-đun giao tiếp tích hợp hoặc tùy chọn cho phép người dùng giám sát và quản lý hiệu suất hệ thống trong thời gian thực.

Giao diện chung bao gồm:

Wi-Fi để theo dõi không dây thông qua các ứng dụng di động hoặc bảng điều khiển web.

Ethernet cho các kết nối ổn định, có dây đến mạng gia đình.

RS485 hoặc Modbus để tích hợp với các hệ thống giám sát hoặc quản lý năng lượng của bên thứ ba.

Các công cụ này cho phép chủ sở hữu và trình cài đặt hệ thống:

Theo dõi sản xuất năng lượng hàng ngày, hàng tháng và trọn đời.

Nhận thông báo hiệu suất và chẩn đoán.

Giám sát tác động môi trường, chẳng hạn như tiết kiệm Co₂.

Bộ biến tần nâng cao cũng có thể hỗ trợ cập nhật phần sụn từ xa và tích hợp với hệ thống lưu trữ năng lượng hoặc nhà thông minh.

4. Lợi ích của việc sử dụng bộ biến tần lưới lưới

Các bộ biến tần lưới lưới cung cấp không chỉ là một giải pháp kỹ thuật để chuyển đổi năng lượng mặt trời, họ mở khóa một loạt các lợi thế kinh tế, môi trường và thực tế. Những lợi ích này làm cho họ trở thành một lựa chọn thông minh cho chủ nhà, doanh nghiệp và các tổ chức tìm cách khai thác năng lượng mặt trời một cách hiệu quả.

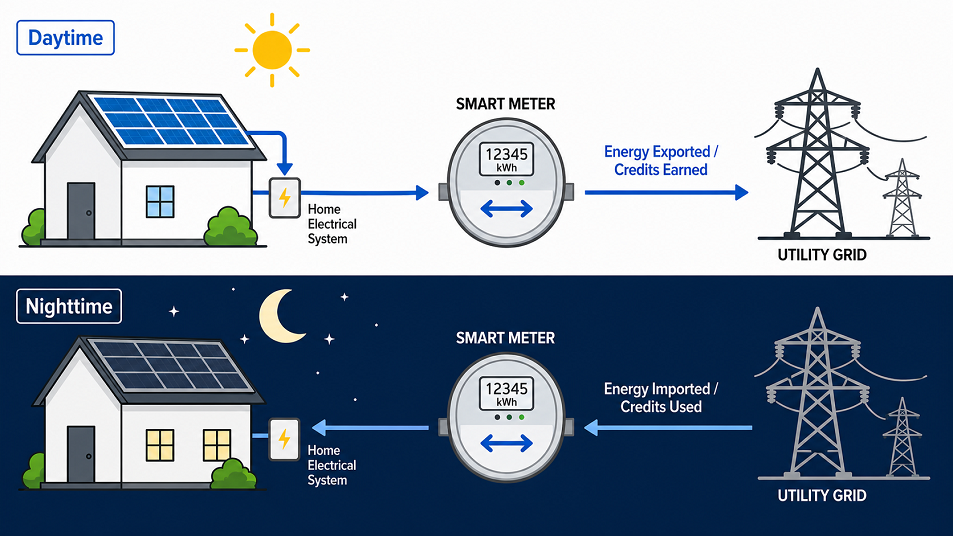

4.1 Tiết kiệm chi phí thông qua đo lường ròng

Một trong những ưu đãi tài chính quan trọng nhất khi sử dụng Biến tần mặt trời lưới lưới là đo sáng. Sự sắp xếp thanh toán này cho phép các chủ sở hữu hệ mặt trời xuất khẩu điện dư sang lưới điện và nhận tín dụng trên hóa đơn năng lượng của họ.

Ở đây, cách thức hoạt động của nó:

Vào ban ngày, các tấm pin mặt trời của bạn có thể sản xuất nhiều điện hơn nhà của bạn tiêu thụ.

Biến tần lưới lưới cung cấp năng lượng thặng dư này trở lại vào lưới điện.

Đồng hồ đo tiện ích của bạn quay ngược về phía sau, kiếm cho bạn các khoản tín dụng cho năng lượng dư thừa.

Vào ban đêm hoặc trong thời gian ánh sáng mặt trời thấp, bạn rút nguồn từ lưới bằng các khoản tín dụng đó.

Thiết lập này có thể giảm đáng kể hoặc thậm chí loại bỏ hóa đơn tiền điện, dẫn đến lợi tức đầu tư nhanh hơn cho hệ mặt trời.

4.2 Giảm dấu chân carbon

Bằng cách cho phép sử dụng năng lượng mặt trời sạch thay cho điện do nhiên liệu hóa thạch, bộ biến tần lưới lưới giúp giảm đáng kể lượng khí thải nhà kính. Mỗi kilowatt giờ (kwh) năng lượng mặt trời được sử dụng:

Giảm sự phụ thuộc vào than, khí đốt tự nhiên và các nguồn năng lượng gây ô nhiễm khác.

Giảm dấu chân carbon của hộ gia đình hoặc doanh nghiệp của bạn.

Đóng góp cho những nỗ lực giảm thiểu biến đổi khí hậu.

Đối với các cá nhân và tổ chức có ý thức về môi trường, đầu tư vào năng lượng mặt trời gắn lưới với một biến tần đáng tin cậy là một cách mạnh mẽ để sắp xếp sử dụng năng lượng hàng ngày với các mục tiêu bền vững.

4.3 Độc lập năng lượng

Các hệ thống lưới lưới trao quyền cho người dùng để tạo ra điện của riêng họ, giảm sự phụ thuộc vào việc phát điện tập trung và giá tiện ích biến động. Mặc dù các hệ thống này vẫn phụ thuộc vào lưới để chức năng (đặc biệt là trong trường hợp không có lưu trữ năng lượng), nhưng chúng:

Cho phép tự chủ một phần bằng cách sản xuất năng lượng tại địa phương.

Bảo vệ chống lại chi phí năng lượng tăng theo thời gian.

Tăng khả năng phục hồi khi được kết hợp với lưu trữ pin hoặc hệ thống biến tần lai.

Mức độ độc lập năng lượng này đặc biệt có giá trị ở các khu vực có tỷ lệ điện cao hoặc ưu đãi cho việc tạo ra năng lượng phân tán.

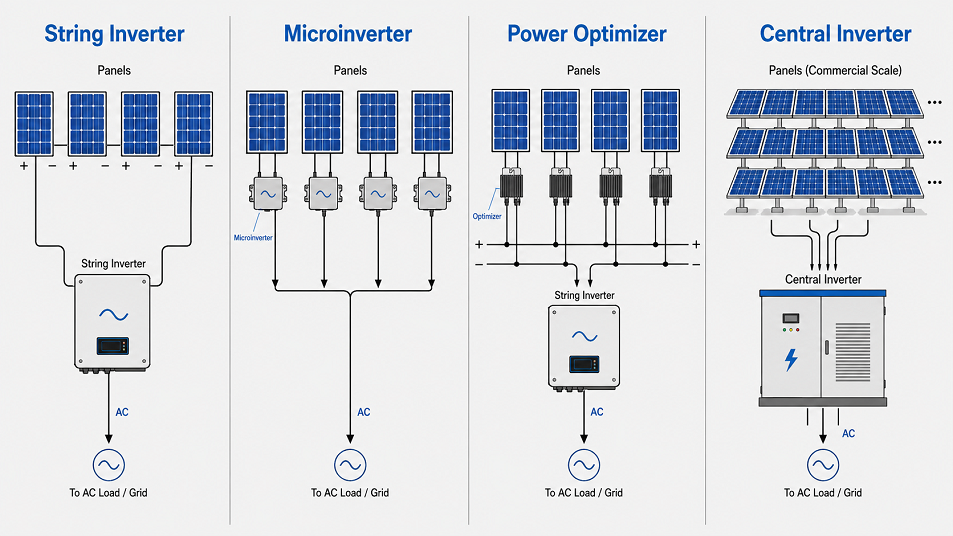

5. Các loại biến tần lưới lưới

Các bộ biến tần lưới lưới có các thiết kế khác nhau để phù hợp với các kích thước hệ thống, bố cục và mục tiêu hiệu suất khác nhau. Mỗi loại có lợi thế riêng và phù hợp với các ứng dụng cụ thể. Hiểu các tùy chọn này có thể giúp đảm bảo bạn chọn đúng biến tần cho việc lắp đặt năng lượng mặt trời của bạn.

5.1 Biến tần chuỗi

Bộ biến tần chuỗi là loại phổ biến nhất được sử dụng trong các hệ thống thương mại dân cư và nhỏ. Trong thiết lập này, nhiều bảng mặt trời được kết nối trong một chuỗi (được gọi là chuỗi chuỗi trực tuyến) và đầu ra DC kết hợp được đưa vào một biến tần đơn.

Thuận lợi:

Hiệu quả về chi phí và đơn giản để cài đặt.

Thích hợp cho các mái nhà với định hướng bảng thống nhất và bóng tối thiểu.

Hạn chế:

Hiệu suất của toàn bộ chuỗi có thể bị ảnh hưởng nếu một bảng điều khiển bị bóng mờ hoặc hoạt động kém.

Ít linh hoạt hơn trong cài đặt với thiết kế mái nhà phức tạp hoặc định hướng bảng hỗn hợp.

5.2 Microinverters

Microinverter là những biến tần nhỏ được gắn trực tiếp trên mặt sau của mỗi bảng điều khiển năng lượng mặt trời riêng lẻ. Thay vì chuyển đổi năng lượng tại một vị trí trung tâm, mỗi bảng có biến tần riêng.

Thuận lợi:

Tối ưu hóa cấp bảng điều khiển: Phong hoặc thất bại trên một bảng điều khiển không ảnh hưởng đến các bảng khác.

Lý tưởng cho các mái nhà với nhiều hướng hoặc bóng một phần.

Giám sát cấp độ bảng tích hợp.

Hạn chế:

Chi phí trả trước cao hơn so với bộ biến tần chuỗi.

Nhiều thành phần có nghĩa là bảo trì phức tạp hơn một chút.

5.3 Tối ưu hóa công suất

Tối ưu hóa năng lượng là một giải pháp lai. Giống như Microinverters, chúng được cài đặt ở cấp bảng điều khiển, nhưng thay vì chuyển đổi DC thành AC, chúng điều kiện và tối ưu hóa nguồn DC trước khi gửi nó đến một biến tần chuỗi trung tâm.

Thuận lợi:

Hiệu suất nâng cao thông qua MPPT tại mỗi bảng.

Kết hợp các lợi ích của các bộ vi mô với hiệu quả chi phí của bộ biến tần chuỗi.

Hữu ích trong điều kiện bóng mờ một phần.

Hạn chế:

Yêu cầu một biến tần tương thích (thường là từ cùng một nhà sản xuất).

Một chút hệ thống dây và lắp đặt phức tạp hơn.

5.4 Bộ biến tần trung tâm

Bộ biến tần trung tâm là các phiên bản quy mô lớn của biến tần chuỗi, được sử dụng chủ yếu trong các cài đặt năng lượng mặt trời thương mại hoặc quy mô tiện ích. Chúng tổng hợp sức mạnh từ nhiều chuỗi bảng vào một đơn vị trung tâm.

Thuận lợi:

Hiệu quả và hiệu quả chi phí cho các hệ thống lớn.

Công suất cao (có thể xử lý hàng trăm kilowatt hoặc thậm chí là megawatt).

Hạn chế:

Không phù hợp cho các cơ sở dân cư hoặc nhỏ.

Tính linh hoạt hạn chế để tối ưu hóa cấp bảng điều khiển hoặc giám sát hiệu suất.

6. Lựa chọn biến tần lưới lưới bên phải

Chọn thích hợp Biến tần lưới lưới là một bước quan trọng trong việc thiết kế một hệ thống năng lượng mặt trời hiệu quả và đáng tin cậy. Biến tần bên phải không chỉ đảm bảo hiệu suất tối ưu mà còn ảnh hưởng đến tiết kiệm dài hạn, tuổi thọ hệ thống và dễ bảo trì. Dưới đây là một số yếu tố quan trọng để xem xét khi lựa chọn của bạn.

6.1 Các yếu tố cần xem xét: kích thước hệ thống, vị trí và nhu cầu năng lượng

Kích thước hệ thống: Công suất biến tần phải phù hợp với tổng sản lượng năng lượng của các tấm pin mặt trời của bạn. Đối với các hệ thống dân cư nhỏ hơn, các bộ biến tần hoặc vi mô chuỗi có thể là lý tưởng, trong khi các dự án thương mại lớn hơn có thể yêu cầu các biến tần trung tâm.

Vị trí và điều kiện địa điểm: Định hướng mái, bóng râm và khí hậu ảnh hưởng đến lựa chọn biến tần. Máy vi mạch hoặc bộ tối ưu hóa năng lượng hoạt động tốt hơn cho mái nhà với bóng râm hoặc nhiều hướng, trong khi bộ biến tần chuỗi phù hợp với đồng phục, cài đặt không được đặt.

Mô hình tiêu thụ năng lượng: Phân tích sử dụng năng lượng điển hình của bạn và nhu cầu cao nhất. Điều này giúp kích thước biến tần một cách chính xác và tối đa hóa việc sử dụng năng lượng mặt trời.

6.2 Đánh giá các thông số kỹ thuật của biến tần

Hiệu quả: Tìm kiếm các biến tần với xếp hạng hiệu quả cao và có trọng số cao (trên 95% là lý tưởng).

Xếp hạng điện áp và hiện tại: Đảm bảo phạm vi điện áp đầu vào biến tần phù hợp với cấu hình bảng điều khiển của bạn và đầu ra phù hợp với các tiêu chuẩn điện áp lưới cục bộ của bạn.

Chứng nhận an toàn: Kiểm tra việc tuân thủ các tiêu chuẩn ngành như UL 1741 và IEEE 1547, đảm bảo khả năng tương thích về an toàn và lưới điện.

Các tính năng giám sát: Chọn bộ biến tần với khả năng giao tiếp tích hợp để theo dõi và xử lý sự cố hiệu suất thời gian thực.

6.3 Danh tiếng và bảo hành thương hiệu

Danh tiếng của nhà sản xuất: Lựa chọn bộ biến tần từ các thương hiệu được thiết lập tốt được biết đến với độ tin cậy và hỗ trợ.

Bảo hành: Bảo hành dài hơn (thường là 10-15 năm) mang lại sự an tâm và cho thấy sự tự tin về độ bền của sản phẩm.

Hỗ trợ khách hàng: Xem xét sự sẵn có của hỗ trợ kỹ thuật và dễ dàng có được các bộ phận hoặc dịch vụ thay thế.

7. Cài đặt và bảo trì

Cài đặt đúng cách và bảo trì liên tục là điều cần thiết để tối đa hóa hiệu suất và tuổi thọ của lưới điện tua điện mặt trời . Cho dù bạn chọn thuê các chuyên gia hoặc thử cài đặt DIY, hiểu các khía cạnh chính liên quan sẽ giúp đảm bảo an toàn, tuân thủ và độ tin cậy của hệ thống.

7.1 Cài đặt chuyên nghiệp so với DIY

Cài đặt chuyên nghiệp: Hầu hết các chuyên gia khuyên bạn nên cài đặt bộ biến tần lưới lưới của bạn được cài đặt bởi các thợ điện được cấp phép hoặc các trình cài đặt năng lượng mặt trời được chứng nhận. Đảm bảo cài đặt chuyên nghiệp:

Tuân thủ mã điện địa phương và tiêu chuẩn an toàn.

Hệ thống dây điện thích hợp và nối đất để ngăn ngừa các mối nguy hiểm.

Cấu hình biến tần chính xác và đồng bộ hóa với lưới.

Hỗ trợ với giấy phép và kiểm tra.

Cài đặt DIY: Trong khi một số bộ biến tần đi kèm với các hướng dẫn thân thiện với người dùng, thì việc cài đặt một bộ biến tần lưới lưới mang theo những rủi ro đáng kể, bao gồm:

Tiềm năng lắp đặt không đúng dẫn đến lỗi hệ thống hoặc các mối nguy hiểm an toàn.

Vô hiệu bảo hành nhà sản xuất.

Không tuân thủ các quy định tiện ích và địa phương.

Để an toàn và hiệu suất, cài đặt chuyên nghiệp được khuyến khích cao.

7.2 Nhiệm vụ bảo trì thường xuyên

Bộ biến tần lưới lưới yêu cầu bảo trì tối thiểu so với các thành phần hệ mặt trời khác, nhưng kiểm tra thường xuyên giúp ngăn ngừa các vấn đề và mở rộng tuổi thọ hệ thống:

Kiểm tra trực quan: Kiểm tra thiệt hại vật lý, ăn mòn hoặc mảnh vụn xung quanh biến tần.

Làm sạch: Giữ cho biến tần và khu vực xung quanh không có bụi và độ ẩm.

Cập nhật chương trình cơ sở: Đảm bảo phần sụn biến tần được cập nhật cho hiệu suất và bảo mật tối ưu.

Giám sát: Thường xuyên xem xét hiệu suất hệ thống thông qua phần mềm giám sát hoặc ứng dụng để phát hiện sự bất thường sớm.

Thông gió: Đảm bảo hệ thống làm mát biến tần (quạt hoặc tản nhiệt) đang hoạt động tốt để ngăn ngừa quá nóng.

7.3 Khắc phục sự cố phổ biến

Mặc dù bộ biến tần lưới lưới nói chung là đáng tin cậy, một số vấn đề phổ biến có thể phát sinh:

Biến tần không bắt đầu hoặc tắt máy: có thể chỉ ra các vấn đề về lưới, dây bị lỗi hoặc tắt an toàn được kích hoạt bởi sự bảo vệ chống đảo ngược.

Mã lỗi hoặc cảnh báo: Hầu hết các bộ biến tần hiện đại cung cấp mã chẩn đoán giúp xác định các vấn đề như quá điện áp, lỗi giao tiếp hoặc lỗi nhiệt độ.

Đầu ra giảm: có thể là kết quả của việc tạo bóng, các tấm bẩn hoặc sự cố biến tần.

Thất bại giao tiếp: Kết nối Wi-Fi hoặc Ethernet đôi khi có thể giảm, ảnh hưởng đến giám sát từ xa.

8. Bộ biến tần lưới lưới cho các hệ mặt trời dân cư

Lắp đặt mặt trời dân cư là một trong những ứng dụng phổ biến nhất của bộ biến tần lưới lưới. Các bộ biến tần này cho phép chủ nhà khai thác năng lượng mặt trời một cách hiệu quả trong khi vẫn kết nối với lưới điện, cung cấp cả tiết kiệm chi phí và lợi ích môi trường.

8.1 Thiết lập hệ thống điển hình

Một hệ thống năng lượng mặt trời lưới điện khu dân cư điển hình bao gồm:

Các tấm pin mặt trời được lắp đặt trên mái nhà hoặc tài sản để chụp ánh sáng mặt trời.

Bộ biến tần chuỗi, bộ vi mô hoặc tối ưu hóa năng lượng để chuyển đổi và quản lý điện.

Máy đo ròng để đo điện được gửi đến và rút ra từ lưới.

Bảng điều khiển điện nơi đầu ra của Biến tần AC cung cấp vào hệ thống điện gia đình.

Thiết lập này cho phép chủ nhà sử dụng năng lượng mặt trời trực tiếp khi có sẵn và rút ra từ lưới khi cần thiết, duy trì nguồn điện liên tục và đáng tin cậy.

8.2 Kích thước biến tần cho sử dụng tại nhà

Kích thước biến tần thích hợp là rất quan trọng để tối đa hóa hiệu quả và ngăn chặn các vấn đề hệ thống:

Phù hợp với công suất biến tần với kích thước mảng năng lượng mặt trời: Thông thường, sản lượng định mức biến tần có kích thước gần với tổng công suất của các tấm pin mặt trời, thường hơi thiếu (khoảng 80-125%) để tối ưu hóa chi phí và hiệu quả.

Xem xét mở rộng trong tương lai: Nếu bạn có kế hoạch thêm nhiều bảng sau này, hãy chọn một biến tần có thể xử lý công suất tăng hoặc cài đặt nhiều bộ biến tần.

Tài khoản cho các mô hình sử dụng năng lượng hộ gia đình: Hiểu khi nào và số lượng điện bạn sử dụng giúp chọn một biến tần có thể đáp ứng nhu cầu cao nhất của bạn mà không quá khổ.

8.3 Ví dụ và nghiên cứu trường hợp trong thế giới thực

Nhiều chủ nhà đã giảm thành công hóa đơn tiền điện và dấu chân carbon bằng cách lắp đặt các hệ mặt trời gắn lưới:

Ví dụ 1: Một gia đình ở California đã cài đặt hệ mặt trời 6 kW với các bộ vi mô. Họ đã trải qua giảm 70% chi phí điện hàng tháng và được hưởng lợi từ các khoản tín dụng đo lường ròng.

Ví dụ 2: Ở Florida, một chủ nhà đã sử dụng các bộ biến tần chuỗi được kết hợp với các bộ tối ưu hóa năng lượng để vượt qua bóng râm một phần từ cây, dẫn đến năng suất năng lượng cao hơn 15% so với các thiết lập chỉ có chuỗi truyền thống.

9. Bộ biến tần lưới lưới cho các hệ mặt trời thương mại

Lắp đặt năng lượng mặt trời thương mại thường liên quan đến các hệ thống lớn hơn và phức tạp hơn so với các thiết lập dân cư. Các bộ biến tần lưới lưới được sử dụng trong các môi trường này cần xử lý công suất công suất cao hơn, cung cấp giám sát nâng cao và hỗ trợ khả năng mở rộng để đáp ứng nhu cầu năng lượng ngày càng tăng.

9.1 Tùy chọn mở rộng và biến tần

Các hệ thống thương mại có thể dao động từ hàng chục đến hàng ngàn kilowatt, đòi hỏi các biến tần có thể mở rộng và có thể thích nghi được:

Bộ biến tần trung tâm thường được sử dụng cho các dự án thương mại quy mô lớn do khả năng quản lý các mảng rộng lớn của các tấm pin mặt trời một cách hiệu quả.

Biến tần chuỗi với xếp hạng công suất cao hơn có thể phù hợp cho các mái nhà hoặc cơ sở thương mại cỡ trung bình.

Máy vi mô và tối ưu hóa năng lượng có thể được áp dụng cho các cài đặt thương mại với bố cục mái phức tạp hoặc các thách thức bóng mờ, cung cấp tối ưu hóa và giám sát cấp độ bảng điều khiển.

Các giải pháp biến tần có thể mở rộng cho phép các doanh nghiệp mở rộng công suất mặt trời theo thời gian mà không cần đại tu thiết bị chính.

9.2 Giám sát và quản lý

Giám sát và quản lý hiệu quả là rất quan trọng trong các hệ mặt trời thương mại để đảm bảo hiệu suất nhất quán và tối đa hóa lợi tức đầu tư:

Các nền tảng giám sát nâng cao cung cấp dữ liệu thời gian thực về sản xuất năng lượng, sức khỏe hệ thống và phát hiện lỗi.

Quản lý từ xa cho phép các nhà quản lý cơ sở và nhà cung cấp dịch vụ năng lượng mặt trời nhanh chóng xác định và giải quyết các vấn đề.

Tích hợp với Hệ thống quản lý năng lượng (EMS) cho phép tối ưu hóa việc sử dụng năng lượng trên toàn bộ cơ sở thương mại.

Những khả năng này giúp duy trì hiệu quả hoạt động, giảm thời gian chết và hỗ trợ các mục tiêu bền vững.

9.3 Ưu đãi năng lượng mặt trời thương mại

Nhiều chính phủ và tiện ích cung cấp các ưu đãi cụ thể cho các dự án năng lượng mặt trời thương mại, bao gồm:

Tín dụng thuế và giảm giá làm giảm chi phí trả trước.

Ưu đãi dựa trên hiệu suất (PBI) bổ ích sản xuất năng lượng.

Tăng tốc lợi ích khấu hao để cải thiện lợi nhuận tài chính.

10. Tiêu chuẩn và quy định an toàn

Bộ biến tần năng lượng mặt trời lưới Phải tuân thủ các tiêu chuẩn và quy định an toàn nghiêm ngặt để đảm bảo họ hoạt động an toàn và đáng tin cậy, cả cho người dùng và nhân viên tiện ích. Tuân thủ các hướng dẫn này là điều cần thiết cho việc tuân thủ pháp lý, tính hợp lệ của bảo hành và hiệu suất hệ thống tổng thể.

10.1 UL 1741 Tuân thủ

UL 1741 là một tiêu chuẩn an toàn được công nhận rộng rãi ở Bắc Mỹ đối với bộ biến tần, bộ chuyển đổi và bộ điều khiển được sử dụng trong các hệ thống năng lượng phân tán. Chứng nhận này đảm bảo rằng:

Biến tần có thể ngắt kết nối một cách an toàn khỏi lưới điện trong quá trình mất điện (bảo vệ chống đảo ngược).

Các thành phần điện được bảo vệ chống lại các mối nguy hiểm như quá điện áp, quá dòng và các mạch ngắn.

Thiết bị đáp ứng thử nghiệm nghiêm ngặt về an toàn điện, cơ học và nhiệt.

Các nhà sản xuất biến tần phải có được chứng nhận UL 1741 cho các sản phẩm của họ được chấp nhận bởi hầu hết các tiện ích và đủ điều kiện trong các chương trình khuyến khích.

10.2 Tiêu chuẩn IEEE 1547

Tiêu chuẩn IEEE 1547 xác định các yêu cầu kỹ thuật để kết nối các tài nguyên năng lượng phân tán (như biến tần mặt trời) với lưới điện. Các khía cạnh chính bao gồm:

Quy định điện áp: Biến tần phải duy trì mức điện áp ổn định trên lưới.

Kiểm soát tần số: Đảm bảo rằng các bộ biến tần phản ứng thích hợp với các biến thể tần số lưới.

Phát hiện chống đảo ngược: Nhanh chóng ngừng xuất khẩu điện trong các rối loạn lưới.

Giao thức giao tiếp: Để có khả năng tương tác với các hệ thống quản lý lưới tiện ích.

Tuân thủ IEEE 1547 đảm bảo biến tần hoạt động hài hòa trong cơ sở hạ tầng lưới điện lớn hơn.

10.3 Mã điện cục bộ

Ngoài các tiêu chuẩn quốc gia và quốc tế, các bộ biến tần lưới lưới phải tuân thủ các mã và quy định điện địa phương, có thể thay đổi theo quốc gia, tiểu bang hoặc đô thị. Các mã này thường ra lệnh:

Thực hành cài đặt và phương pháp hệ thống dây điện.

Cho phép và kiểm tra thủ tục.

Yêu cầu kết nối tiện ích.

Làm việc với các chuyên gia được cấp phép quen thuộc với mã địa phương giúp đảm bảo lắp đặt năng lượng mặt trời an toàn và hợp pháp.

11. Kết luận

Bộ biến tần năng lượng mặt trời lưới lưới là một công nghệ nền tảng trong quá trình chuyển đổi sang năng lượng bền vững, sạch sẽ. Chúng cho phép chuyển đổi hiệu quả năng lượng mặt trời thành điện có thể sử dụng, đồng bộ hóa liền mạch với lưới điện tiện ích và mở khóa các lợi ích tài chính và môi trường cho cả người dùng dân cư và thương mại.

Bằng cách hiểu các loại biến tần khác nhau, các tính năng chính và các cân nhắc quan trọng để lựa chọn và lắp đặt, chủ sở hữu hệ mặt trời có thể tối đa hóa khoản đầu tư của họ và đóng góp một cách có ý nghĩa để giảm lượng khí thải carbon. Tuân thủ các tiêu chuẩn an toàn và thông báo về các công nghệ mới nổi đảm bảo các giải pháp năng lượng mặt trời đáng tin cậy và trong tương lai.

Nhìn về phía trước, những tiến bộ về hiệu quả biến tần, tích hợp lưới thông minh và lời hứa tương thích lưu trữ năng lượng sẽ làm cho biến tần lưới lưới thậm chí còn linh hoạt và mạnh mẽ hơn. Khi năng lượng tái tạo tiếp tục phát triển, các bộ biến tần này sẽ vẫn là các thành phần thiết yếu trong việc xây dựng một tương lai năng lượng sạch, kiên cường.

Cho dù bạn là chủ nhà, chủ doanh nghiệp hay chuyên nghiệp năng lượng mặt trời, ôm ấp Biến tần lưới lưới Công nghệ là một bước quan trọng đối với sự độc lập về năng lượng và quản lý môi trường.
