Pin tủ ngoài trời Deye GE-F128/F240/F256: Hướng dẫn ESS C&I quy mô nhỏ

Tiêu chuẩn mới cho việc lưu trữ năng lượng công nghiệp và thương mại quy mô nhỏ

Hầu hết các cơ sở thương mại và công nghiệp đều không cần bãi chứa pin quy mô megawatt. Một nhà máy đang vận hành hoạt động cạo râu vào giờ cao điểm, một trung tâm mua sắm bù đắp chi phí theo nhu cầu hoặc một trang trại dự phòng các tải trọng quan trọng thường cần khoảng từ 100kWh đến 300kWh — đủ quan trọng chứ không đủ để biện minh cho một hệ thống container làm mát bằng chất lỏng có đội bảo trì riêng. Khoảng cách đó chính xác là nơi Tủ pin ngoài trời dòng Deye GE-F128/F240/F256 được định vị, như là một phần của một gia đình rộng lớn hơn của giải pháp C&I ESS quy mô nhỏ .

Được xây dựng dựa trên pin lithium sắt photphat 314Ah và kết hợp với bộ biến tần lai 30–125kW hoặc bộ PCS mô-đun của Deye, dòng GE-F nén cấu trúc an toàn sáu chiều đầy đủ, làm mát không khí thông minh và mở rộng song song lên đến 10 thiết bị vào một tủ lắp đặt mà không cần khoan tường hoặc kết cấu chịu lực.

Ba tủ, một bệ

Dòng sản phẩm này bao gồm ba kích cỡ tủ vật lý, mỗi kích cỡ được cung cấp với nhiều cấu hình năng lượng được xây dựng từ cùng một mô-đun pin 16,08kWh:

Dòng GE-F128 - cái Tủ ắc quy ngoài trời GE-F112/128 , 112,4kWh và 128,5kWh, 7 hoặc 8 mô-đun
Dòng GE-F240 (GE-F176 / GE-F208 / GE-F240) — một phần của Dòng tủ pin ngoài trời GE-F240/256 , 176,84kWh đến 241,15kWh, 11 đến 15 mô-đun
Dòng GE-F256 — cũng nằm trong nền tảng GE-F240/256, 257,23kWh, 16 mô-đun

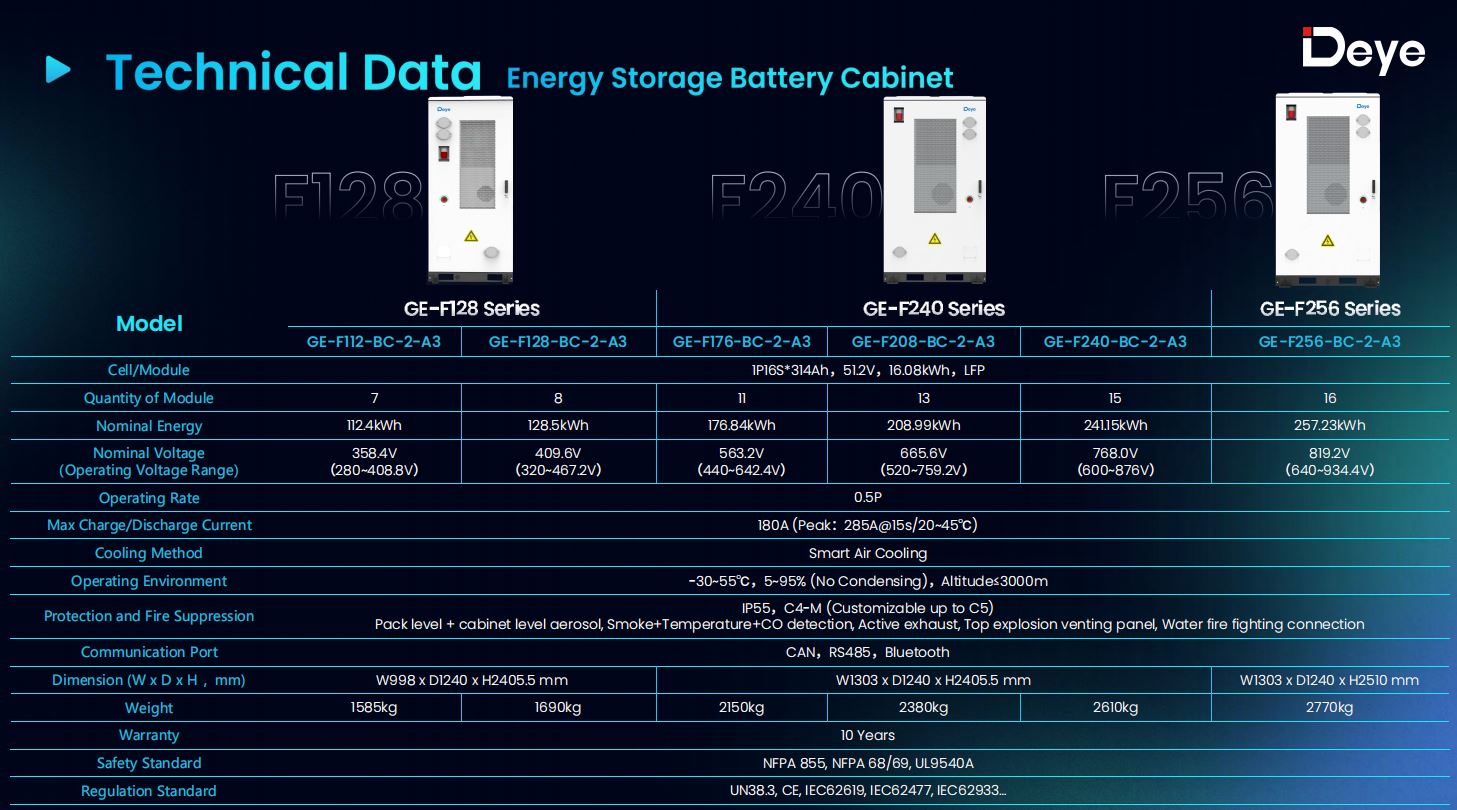

Mọi biến thể đều có chung một ô cơ bản — gói LFP 1P16S 314Ah được định mức ở mức 51,2V — giúp giữ cho hệ sinh thái phụ kiện, giao thức liên lạc và hệ thống an toàn nhất quán trên toàn bộ dòng sản phẩm. Điện áp hoạt động dao động từ 280V trên cấu hình nhỏ nhất lên đến 934,4V trên GE-F256 và mỗi tủ đều hỗ trợ dòng sạc/xả tối đa 180A với mức đỉnh 285A trong 15 giây.

Tại sao tế bào 314Ah thay đổi nền kinh tế

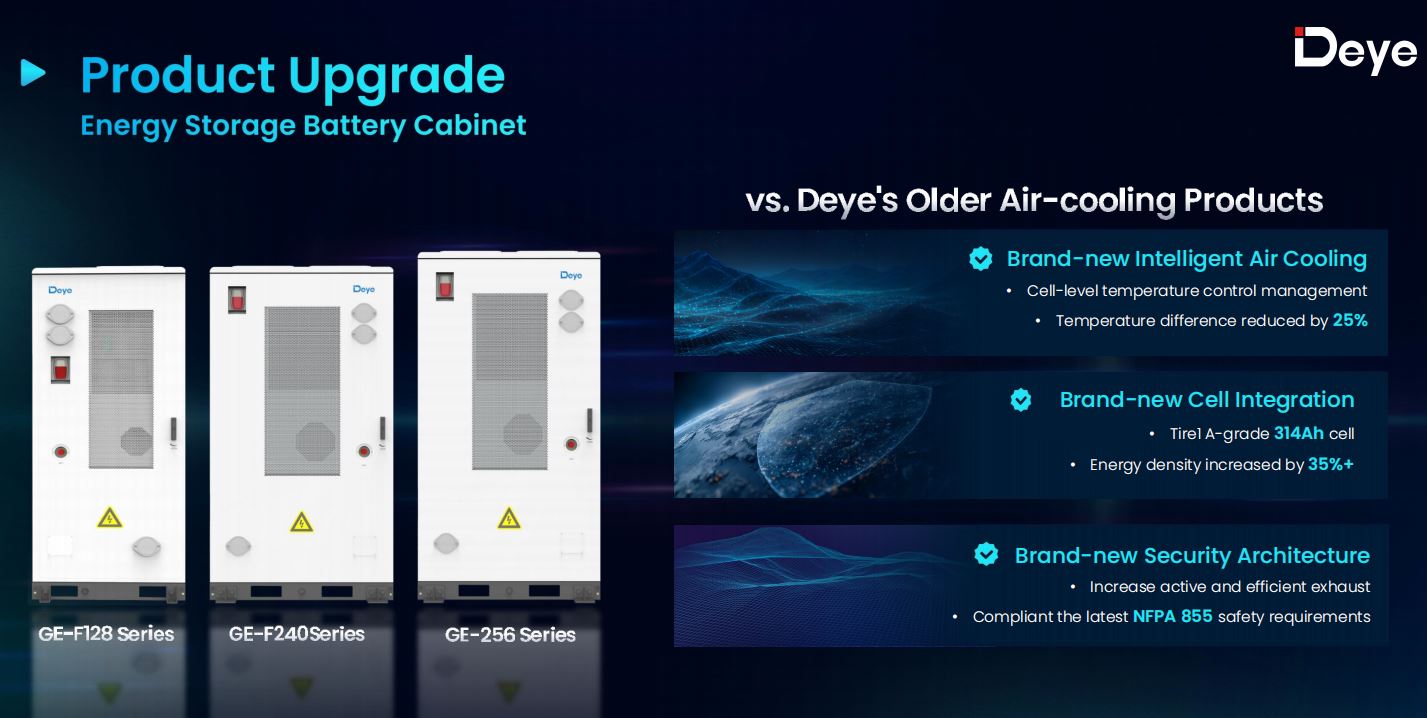

Việc chuyển từ ô 100Ah của thế hệ trước sang ô 314Ah không chỉ là sự thay đổi về công suất. Ít ô hơn, lớn hơn có nghĩa là ít kết nối cấp gói hơn, ít điểm hỏng hóc tiềm ẩn hơn và bộ dây bên trong đơn giản hơn — đó là một phần lớn lý do tại sao đơn giá trên dòng GE-F128 giảm khoảng 25% so với các tủ làm mát bằng không khí cũ hơn của Deye và khoảng 15% trên nền tảng GE-F240/256 lớn hơn.

Vòng đời cũng được cải thiện một cách có ý nghĩa. Tế bào 314Ah được đánh giá cho 8.000 chu kỳ ở 0,5C và 25°C đến 70% khi hết tuổi thọ, tăng từ 6.000 chu kỳ trên tế bào thế hệ trước, không giảm nhiệt độ ở 45°C và chênh lệch nhiệt độ giữa các tế bào được giữ ở mức 6°C — mức chênh lệch nhiệt độ chặt chẽ hơn 25% so với thiết kế cũ được quản lý.

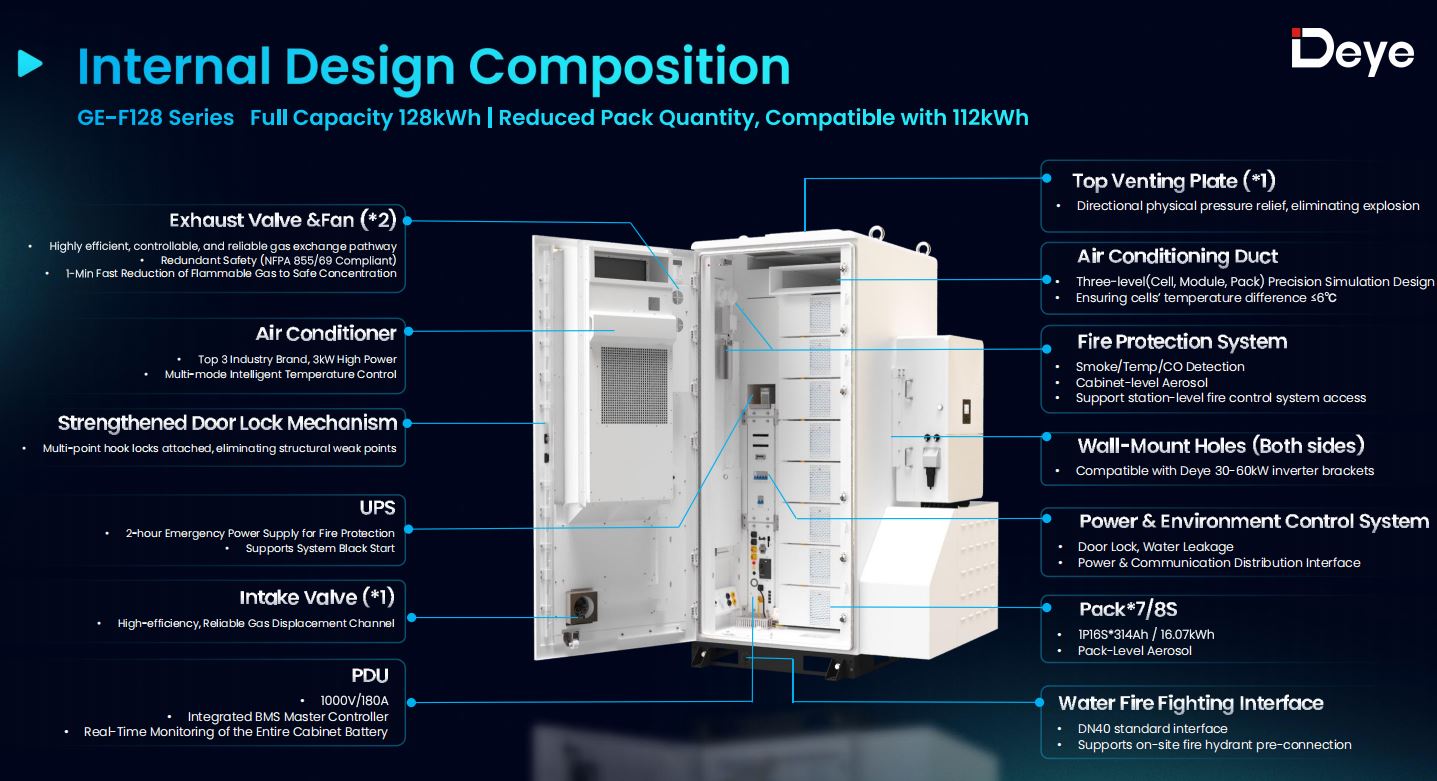

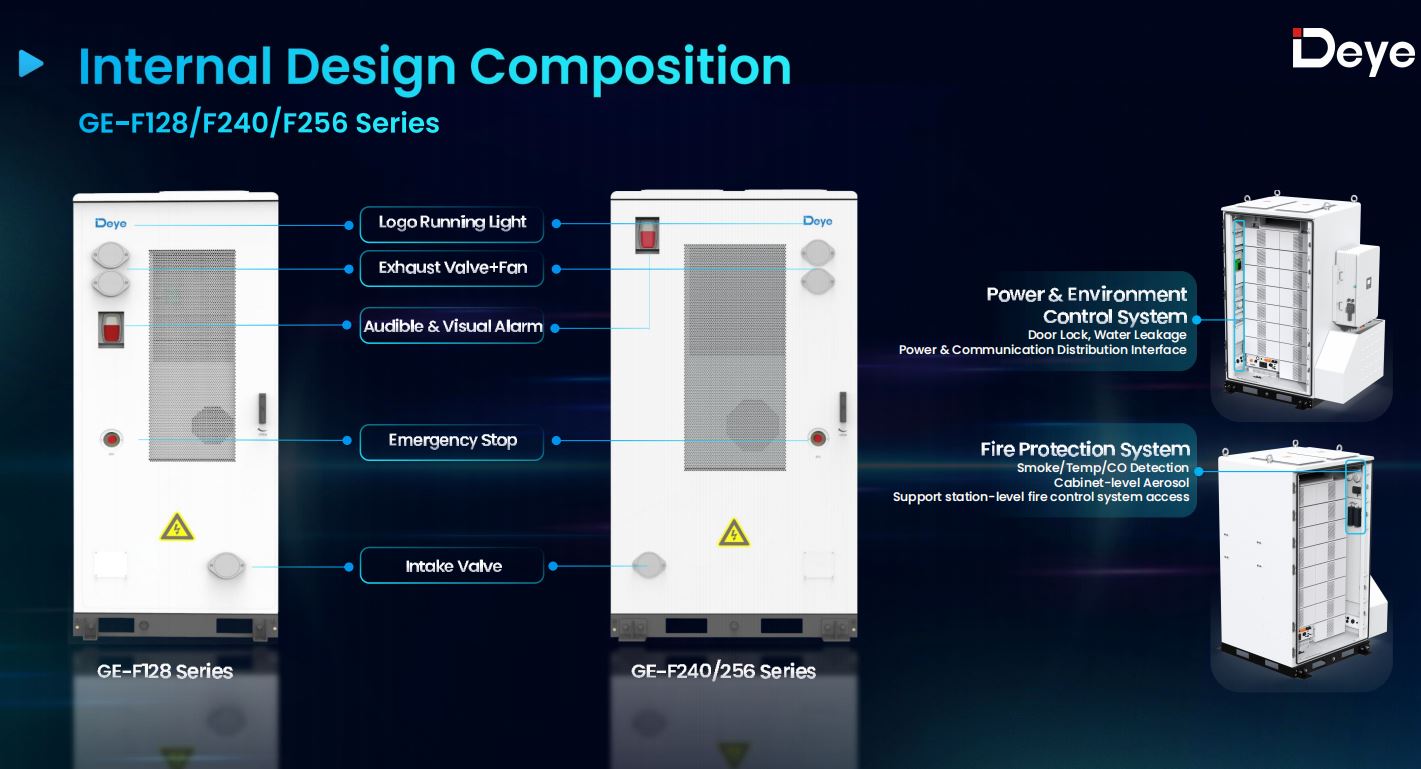

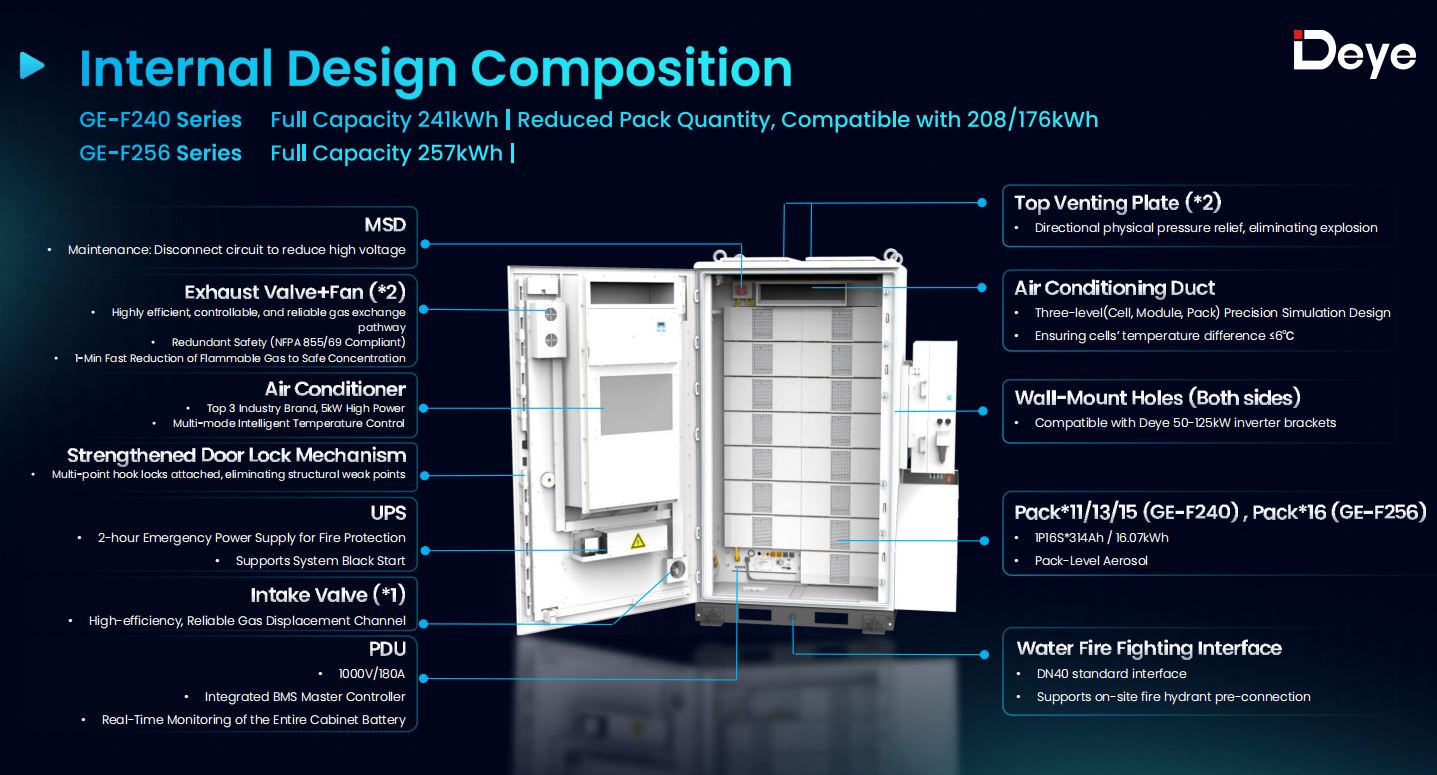

An toàn sáu chiều: D1 đến D6

Các tủ pin đặt ngoài trời cạnh bến tải hoặc tường nhà máy không có được sự sang trọng như một phòng chống cháy chuyên dụng, vì vậy thiết kế an toàn phải tự mình thực hiện nhiều công việc hơn. Deye cấu trúc nó thành sáu lớp, mỗi lớp xử lý một kiểu lỗi khác nhau:

D1 - Cách điện , ngăn chặn sự lan truyền lỗi giữa các gói
D2 - Vật lý/cách nhiệt giữa các ô và mô-đun
D3 - Thông hơi chủ động , làm sạch khí dễ cháy đến nồng độ an toàn trong vòng một phút
D4 – Giảm nổ theo hướng thông qua một tấm thông gió gắn trên cùng
D5 - Ức chế khí dung ở cả cấp độ gói và tủ
D6 – Giao diện chữa cháy bằng nước , kết nối tiêu chuẩn DN40 để kết nối trước vòi tại chỗ

Một chi tiết đáng lưu ý đối với bất kỳ ai so sánh các thông số kỹ thuật: lỗ thông hơi chống nổ nằm trên hàng đầu của tủ chứ không phải ở phía sau. Điều này quan trọng khi lắp đặt quay lưng lại hoặc cạnh nhau, trong đó bảng thông hơi gắn phía sau sẽ bị chặn hoặc yêu cầu thêm khoảng trống mà địa điểm có thể không có. Tủ cũng mang theo nguồn điện khẩn cấp được hỗ trợ bởi UPS trong 2 giờ để hệ thống phòng cháy chữa cháy tiếp tục hoạt động ngay cả khi nguồn điện chính bị gián đoạn và tuân thủ NFPA 855, NFPA 68/69 và UL9540A.

Làm mát không khí thông minh mà không bị phạt giảm công suất

Làm mát bằng không khí nổi tiếng là gặp khó khăn ở vùng khí hậu nóng, thường là nơi xuất phát của lập luận "làm mát bằng chất lỏng chỉ dành cho bất cứ điều gì nghiêm trọng". Dòng GE-F đẩy lùi điều đó bằng ống dẫn điều hòa không khí được mô phỏng chính xác ba cấp độ (tế bào, mô-đun, gói), được điều khiển bởi máy điều hòa không khí của thương hiệu công nghiệp hàng đầu có công suất 3kW trên GE-F128 và 5kW trên GE-F240/256.

Kết quả là không giảm nhiệt độ lên tới 45°C nhiệt độ môi trường xung quanh - một ngưỡng mà hầu hết các đối thủ cạnh tranh làm mát bằng không khí không thể đạt được hoặc chỉ đạt được với mức chênh lệch nhiệt độ tế bào rộng hơn. Dữ liệu so sánh của riêng Deye đặt một số tủ làm mát bằng không khí của đối thủ ở nhiệt độ 40°C trước khi giảm công suất, với chênh lệch nhiệt độ là 8–10°C so với 6°C của dòng GE-F. Đối với việc lắp đặt trên mái nhà hoặc bến bốc hàng ở Nam Âu hoặc Trung Đông trong mùa hè, khoảng cách đó là sự khác biệt giữa công suất định mức tối đa và hệ thống tự điều tiết lặng lẽ vào buổi chiều.

Kết hợp tủ với bộ nguồn

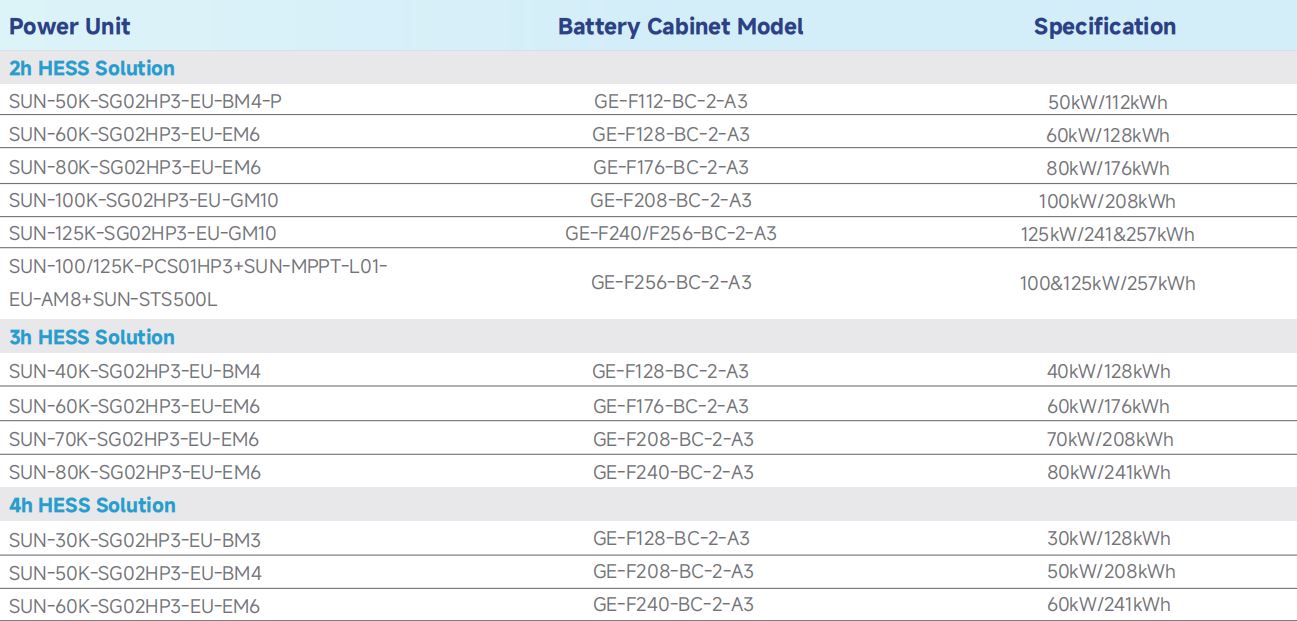

Dòng GE-F không được bán dưới dạng gói cố định duy nhất - đó là một menu. Tùy thuộc vào thời gian xả mong muốn (2h/3h/4h) và tổng công suất, cùng một tủ có thể ghép nối với các thiết bị khác nhau. Bộ biến tần lai cao áp ba pha Deye hoặc, đối với GE-F240/256 lớn hơn, với ngăn xếp PCS MPPT STS mô-đun:

Dòng GE-F128 kết hợp với bộ biến tần lai 30–60kW
Dòng GE-F240/256 kết hợp với bộ biến tần lai 50–125kW hoặc với hệ thống chuyển đổi nguồn mô-đun SUN-100K/125K-PCS01HP3

Một đĩa đơn Biến tần lai ba pha SUN-60K phù hợp với một Tủ pin ngoài trời GE-F128 , ví dụ: cung cấp hệ thống 2 giờ 60kW/128kWh. Hoán đổi sang thiết bị SUN-30K trên cùng một tủ và nó sẽ trở thành cấu hình 30kW/128kWh trong 4 giờ — cùng phần cứng pin, chu kỳ hoạt động khác nhau, được chọn hoàn toàn bằng cách khớp dòng định mức của biến tần với cửa sổ xả mong muốn.

Mở rộng quy mô qua một tủ đơn

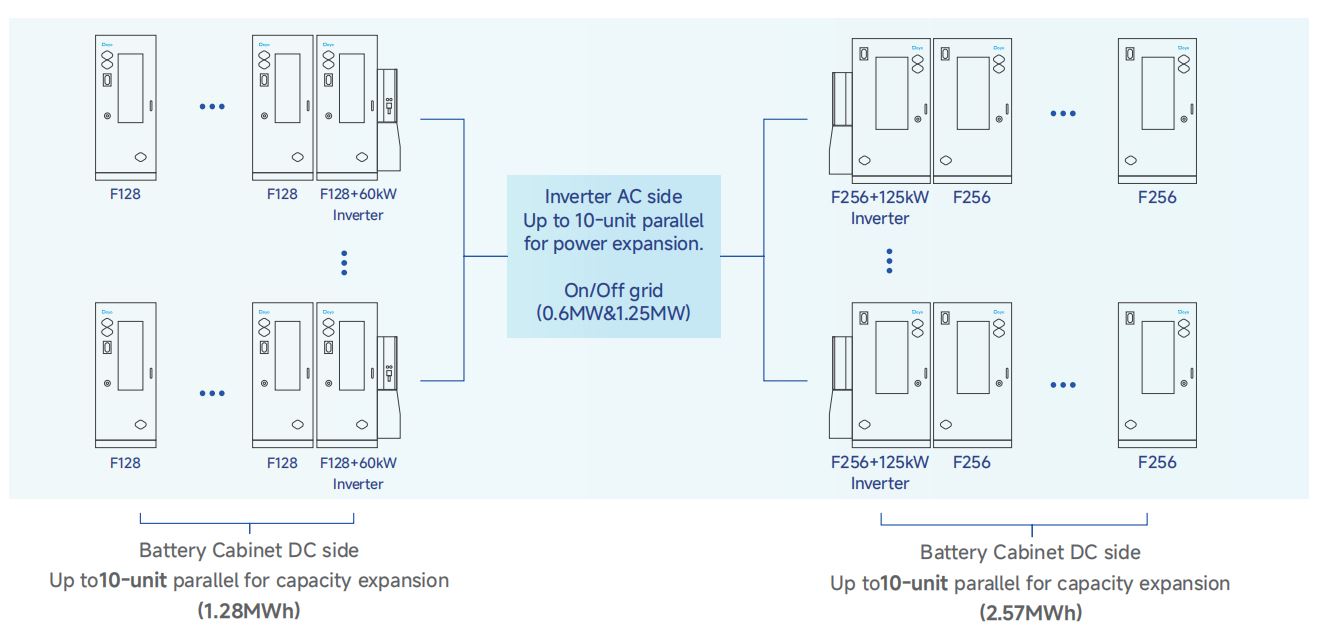

Một đĩa đơn GE-F256 cabinet tops out around 257kWh, but most C&I projects grow over time, or start larger than one cabinet can cover. On the DC side, up to 10 tủ có thể song song trên mỗi ngăn xếp, nâng dòng GE-F128 lên 1,28MWh và dòng GE-F240/256 lên 2,41–2,57MWh — đủ để thâm nhập vào lãnh thổ được bao phủ bởi đội ngũ chuyên dụng của Deye hệ thống BESS quy mô lớn dành cho các dự án phát triển hoàn toàn bằng phương pháp tủ mô-đun. Về phía AC, bộ biến tần dòng HP3 của Deye hỗ trợ song song lên đến 10 đơn vị , đẩy công suất nguồn bật/tắt lưới lên 0,6MW hoặc 1,25MW tùy thuộc vào kiểu biến tần.

Thiết kế biến tần cũng hỗ trợ hai đầu vào pin độc lập, có nghĩa là các tủ có thông số kỹ thuật khác nhau — chẳng hạn như GE-F128 hiện có cùng với GE-F240 mới được bổ sung — có thể đặt trên cùng một bộ nguồn thay vì buộc phải thay thế toàn bộ dàn khi công suất cần thay đổi.

Cài đặt và quản lý từ xa

Chuẩn bị mặt bằng là nơi thực sự ẩn giấu phần lớn tổng chi phí lắp đặt của hệ thống pin - tấm bê tông, cốt thép tường, giá đỡ tùy chỉnh. Tường ngoài của tủ GE-F có các vị trí lắp biến tần được cài sẵn ở cả hai bên, do đó, giá đỡ biến tần gắn trực tiếp vào tủ thay vì yêu cầu khảo sát gắn tường riêng. Deye cung cấp ba phương pháp nâng tùy thuộc vào trọng lượng biến tần và khả năng tiếp cận địa điểm: cẩu/cẩu nâng cho các đơn vị 100–125kW (~150kg), nâng palăng xích đơn giản cho các đơn vị 60–125kW và nâng thủ công cho các đơn vị 30–50kW (~80kg).

Sau khi được đưa vào vận hành, hệ thống được quản lý cục bộ qua Bluetooth/USB hoặc từ xa thông qua nền tảng Deye Cloud, nền tảng này xử lý các nâng cấp chương trình cơ sở, lập lịch sạc/xả nhận biết biểu giá động và giám sát thời gian thực trên hơn 30 ngôn ngữ.

Dòng GE-F phù hợp ở đâu

Không có điều nào trong số này nhằm mục đích lưu trữ ở quy mô tiện ích - Deye nói rõ rằng làm mát bằng chất lỏng vẫn là giải pháp tốt hơn trên khoảng 300kWh hoặc trong các ứng dụng tốc độ C cao. Mục tiêu của dòng GE-F128/F240/F256 là không gian ngay bên dưới: các nhà máy, trung tâm thương mại, trang trại và lưới điện siêu nhỏ trên đảo không nối lưới chạy các cấu hình PV-BESS, PV-BESS-diesel hoặc BESS thẳng, trong đó hệ thống container chứa đầy sẽ là quá mức cần thiết nhưng pin quy mô dân dụng sẽ không đáp ứng được tải. Để so sánh, các dự án cần cách tiếp cận đóng gói đầy đủ thay vì cách tiếp cận theo mô-đun có thể xem xét của Deye. hệ thống lưu trữ năng lượng pin cho các dự án C&I hoặc, đối với các địa điểm có tủ đơn nhỏ hơn, bộ biến tần lưu trữ năng lượng lai tất cả trong một .

Đối với người lắp đặt hoặc nhà tích hợp hệ thống đánh giá một dự án C&I 100–300kWh, các câu hỏi thực tế sẽ xoay quanh nhiệt độ môi trường xung quanh dự kiến, thời gian phóng điện cần thiết và liệu địa điểm này có khả năng mở rộng sau này hay không. Sê-ri GE-F đáp ứng cả ba câu hỏi mà không buộc phải lựa chọn giữa chúng — làm mát không khí không giảm tốc độ lên đến 45°C, thời lượng được đặt bằng lựa chọn biến tần thay vì cấu hình phần cứng cố định và đường dẫn mở rộng song song được tích hợp từ ngày đầu tiên.
