Deye SG06LP1 và SG05LP1: So sánh biến tần lai một pha

Điều gì làm nên sự khác biệt của dòng SG06LP1

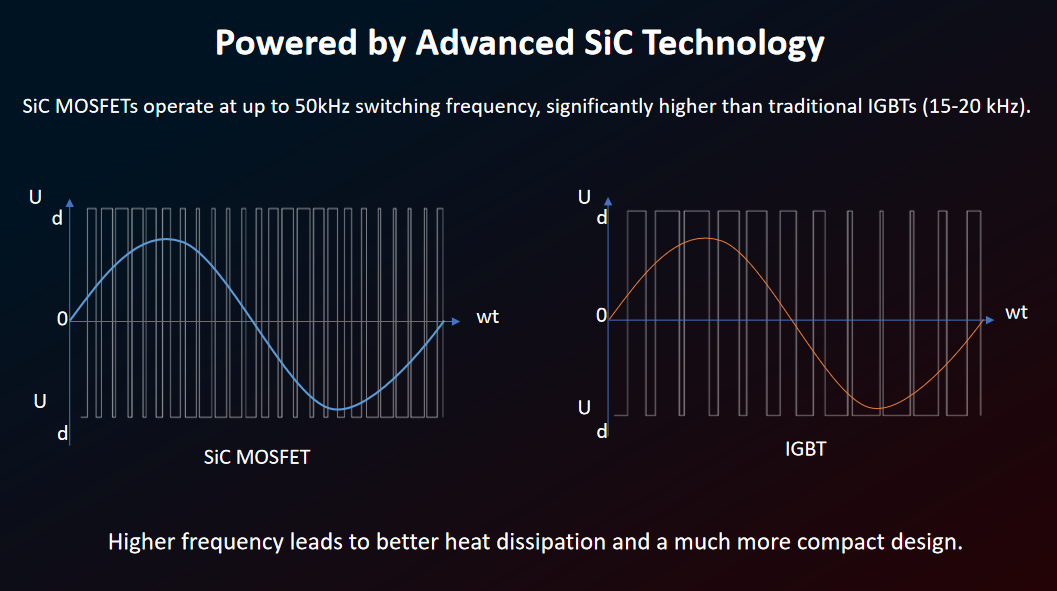

Kích thước của biến tần lai một pha trước đây được quyết định bởi lượng nhiệt mà các bộ phận chuyển mạch của nó có thể tỏa ra. Dòng SG06LP1 của Deye thay đổi phương trình đó bằng cách thay thế IGBT truyền thống bằng MOSFET silicon cacbua (SiC), có tốc độ chuyển đổi lên tới 50kHz so với 15-20kHz điển hình của thiết kế dựa trên IGBT.

Tần số chuyển mạch cao hơn có nghĩa là các bộ phận lọc bên trong của biến tần — cuộn cảm, tụ điện — có thể co lại đáng kể trong khi vẫn định hình được dạng sóng đầu ra rõ ràng. Lượng nhiệt sinh ra ít hơn trong mỗi chu kỳ cũng làm giảm kích thước của tản nhiệt cần thiết để giữ cho thiết bị luôn mát.

Kết quả thực tế hiển thị trực tiếp trên bảng thông số kỹ thuật: Bộ biến tần năng lượng mặt trời hybrid điện áp thấp một pha được xây dựng trên nền tảng SiC này đạt được hiệu suất cao hơn khoảng 0,6% trong khi giảm trọng lượng tới 42% ở mức công suất tương đương.

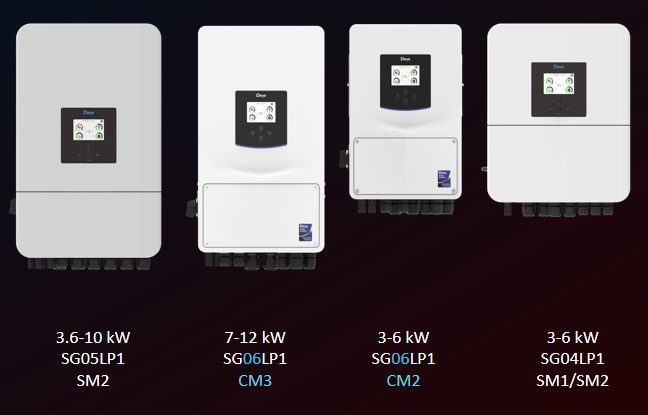

Đội hình đầy đủ trong nháy mắt

Dòng SG06LP1 được chia thành hai dải nguồn. Các mô hình 3-6kW (SG06LP1-CM2) nhắm mục tiêu lắp đặt cho các khu dân cư nhỏ hơn, trong khi các mô hình 7-12kW (SG06LP1-CM3) dành cho các ngôi nhà lớn hơn hoặc các tải trọng thương mại nhẹ. Cả hai đều nằm cạnh dòng SG05LP1 trước đó, vẫn có sẵn ở mức 3,6-10kW và dòng SG04LP1 ở mức đầu vào 3-6kW.

Quy ước đặt tên quan trọng ở đây. CM2 và CM3 chỉ định các bảng điều khiển dựa trên SiC mới, trong khi SM1/SM2 đánh dấu nền tảng IGBT cũ hơn vẫn được bán dưới nhãn SG04LP1 và SG05LP1. Việc biết bạn đang xem hậu tố nào sẽ cho bạn biết bạn thực sự đang mua thế hệ thiết bị điện tử nội bộ nào.

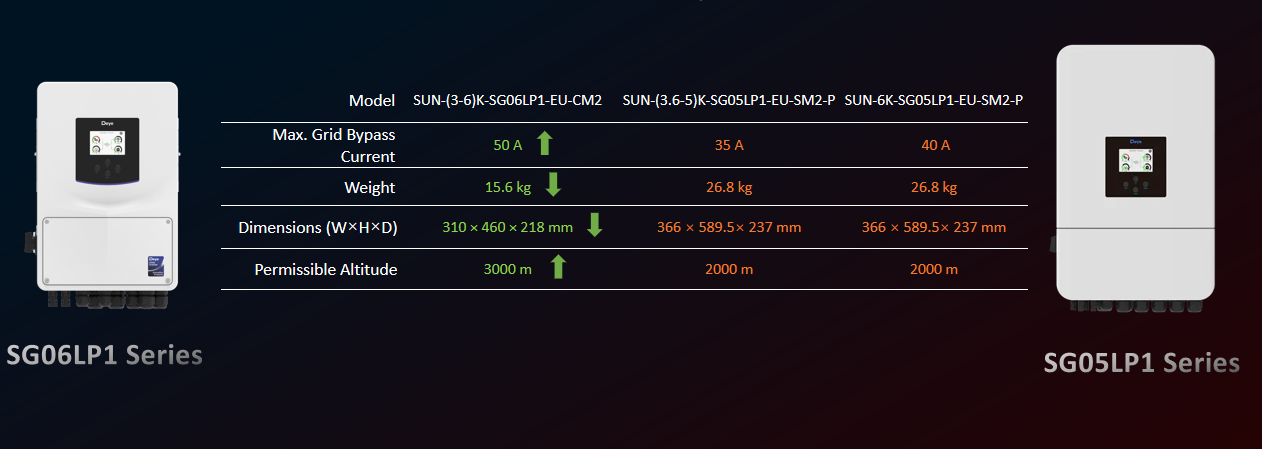

Model 3-6kW: SG06LP1-CM2 so với SG05LP1-SM2

Ở cấp độ quyền lực cấp đầu vào, khoảng cách thế hệ là lớn nhất về dấu chân vật lý. Cân nặng SUN-(3-6)K-SG06LP1-EU-CM2 15,6kg , so với 26,8kg đối với cả hai biến thể SG05LP1-SM2-P — chênh lệch hơn 11kg đối với các thiết bị thực hiện cùng một công việc.

Kích thước theo cùng một mẫu: 310×460×218mm đối với CM2 so với 366×589,5×237mm đối với mẫu SM2-P. Đó là kích thước nhỏ hơn đáng kể khi lắp đặt trên tường nơi không gian tủ hoặc phòng tiện ích chật hẹp.

Hai con số khác tách biệt các mô hình này ngoài kích thước. Dòng điện bỏ qua lưới tối đa trên CM2 đạt 50A, cao hơn 35A (biến thể 3,6-5K) và 40A (biến thể 6K) trên các thiết bị SM2-P — phù hợp cho các hệ thống lắp đặt có tải truyền qua lưới cao hơn. Độ cao cho phép cũng tăng từ 2000m đến 3000m , điều này quan trọng đối với các địa điểm ở vùng núi hoặc độ cao nơi việc giảm tải trở thành một hạn chế thiết kế thực sự.

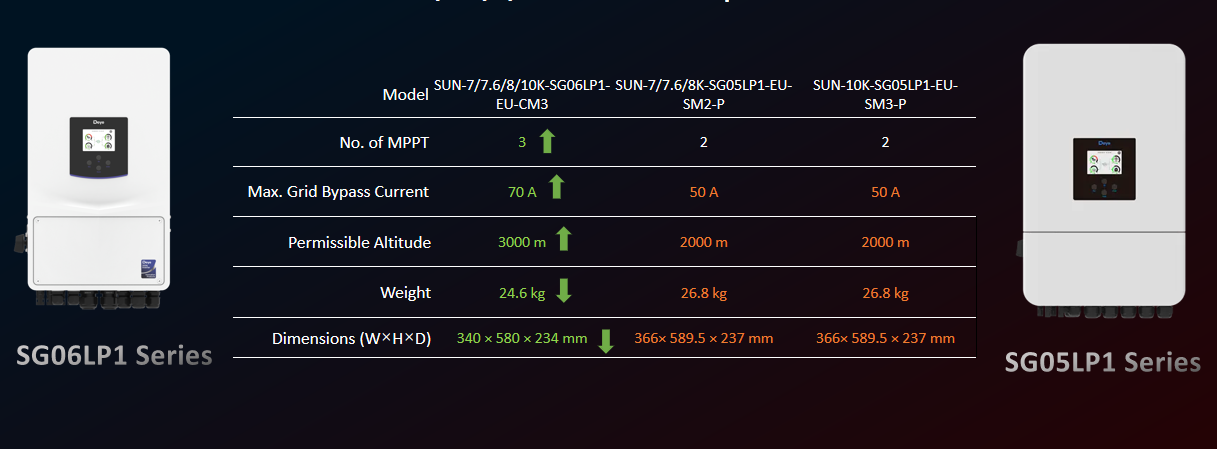

Model 7-12kW: SG06LP1-CM3 so với SG05LP1-SM2/SM3

Mở rộng lên đến bậc 7-12kW, dòng SG06LP1-CM3 bổ sung thêm một khả năng mà SG05LP1 không cung cấp ở phạm vi này: bộ theo dõi MPP thứ ba. Trong đó SUN-(7-8)K-SG05LP1-EU-SM2-P và SUN-10K-SG05LP1-EU-SM3-P đều chạy 2 MPPT, CM3 chạy 3 , mở ra các cấu hình chuỗi linh hoạt hơn cho các mảng được phân chia trên nhiều mặt phẳng hoặc hướng mái.

Dòng điện bỏ qua có bước nhảy thế hệ tương tự như ở cấp thấp hơn: 70A trên CM3 so với 50A trên cả hai biến thể SG05LP1. Trọng lượng giảm từ 26,8kg xuống 24,6kg và diện tích để chân giảm từ 366×589,5×237mm xuống 340×580×234mm. Độ cao cho phép lại tăng lên 3000m, phù hợp với sự cải thiện được thấy trên các mẫu CM2 công suất nhỏ hơn.

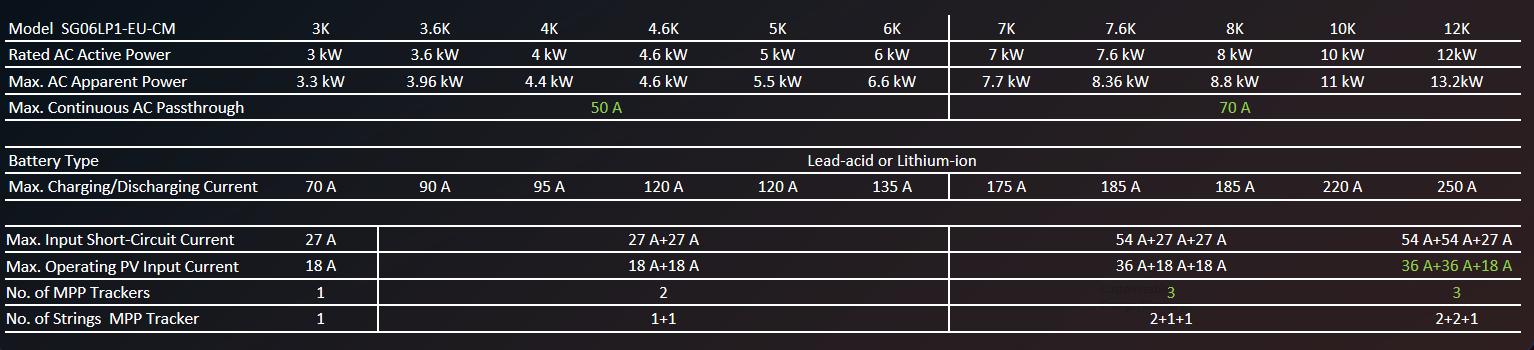

Bảng tham khảo thông số kỹ thuật đầy đủ

Ngoài những so sánh thông thường, dòng SG06LP1-EU-CM hoàn chỉnh có mười mức công suất từ 3K đến 12K, tất cả đều có chung khả năng tương thích pin chì-axit hoặc lithium-ion. Số lượng trình theo dõi MPP tăng theo công suất: cấu hình trình theo dõi đơn chạy qua các mô hình 3-6K, hai trình theo dõi bao gồm các đơn vị 3,6K-6K và ba trình theo dõi xuất hiện bắt đầu từ 7K.

Dòng sạc và xả tăng đều đặn trong phạm vi, từ 70A trên mẫu 3K lên đến 250A trên mẫu 12K hàng đầu. Dòng điện đầu vào PV vận hành tối đa tuân theo đường cong tương tự, đạt 36A, 36A 18A trên thiết bị 12K nhờ thiết kế ba rãnh. Đối với bất kỳ ai lập kế hoạch bố trí chuỗi, bảng này là cách nhanh nhất để kiểm tra khả năng theo dõi MPP ảnh hưởng như thế nào đến các tùy chọn nối dây trước khi cam kết với một mô hình cụ thể.

Lựa chọn giữa SG06LP1 và SG05LP1

Đối với hầu hết các cài đặt mới, dòng SG06LP1 là sự lựa chọn phù hợp hơn trên lý thuyết: nhẹ hơn, nhỏ hơn, dòng điện bỏ qua cao hơn và — ở cấp 7kW trở lên — một bộ theo dõi MPP bổ sung. Dòng SG05LP1 vẫn có ý nghĩa khi kho dòng CM chưa có sẵn tại địa phương hoặc khi người cài đặt đã có phụ tùng thay thế và vận hành quen thuộc với nền tảng SM.

Độ cao có giá trị được gắn cờ riêng. Các dự án ở độ cao trên 2000m không có tùy chọn SG05LP1 đáp ứng xếp hạng đó trong tập dữ liệu này - độ cao cho phép 3000m của SG06LP1 trở thành một yêu cầu khó khăn hơn là một điều tuyệt vời phải có. Ngoài ra, quyết định thường phụ thuộc vào mức độ tiết kiệm không gian lắp đặt và khoảng trống bỏ qua so với tính sẵn có của thành phần. Không phải mọi dự án đều cần nền tảng mới nhất, nhưng chọn biến tần có kích thước phù hợp cho tải quan trọng hơn là theo đuổi mẫu được đánh giá cao nhất trên kệ.
