Phân Tích Thực Tế Biến Tần Deye F55 (DC-Volt Lỗi Cao)

Biến tần Deye F55 (DC - Vôn cao - Lỗi) Phân tích thực tế - Khắc phục sự cố và khắc phục nhanh chóng tình trạng quá áp DC từ trường hợp thực tế

Tổng quan

F55 (DC - vôn Cao Fault) là mã lỗi bảo vệ cao áp phía DC trên bộ biến tần lai Deye. Nguyên nhân thường là do cấu hình hệ thống và điều kiện vận hành không khớp chứ không phải do lỗi phần cứng. Khi được kích hoạt, biến tần sẽ ngay lập tức cắt đầu vào PV và dừng việc tạo PV. Bài viết này phân tích các nguyên nhân cốt lõi và logic kích hoạt của F55 bằng cách sử dụng ba ảnh chụp màn hình thực tế tại chỗ, đồng thời cung cấp quy trình được chuẩn hóa, sẵn sàng cho hiện trường từ việc truy tìm dữ liệu đến khắc phục tại chỗ. Hướng dẫn này được áp dụng cho toàn bộ khu dân cư Deye giai đoạn và ba pha thấp bộ biến tần lai điện áp và dành cho người lắp đặt PV và nhân viên O&M.

1. Hiện tượng lỗi trường hợp - Khóa điểm bất thường cốt lõi từ ba ảnh chụp màn hình

Trong trường hợp này, hệ thống lưu trữ quang điện dân dụng liên tục ngừng xuất trong thời gian có bức xạ cao vào ban ngày. Giám sát từ xa đưa ra cảnh báo. Ba trên - ảnh chụp màn hình trang web tạo thành một chuỗi bằng chứng hoàn chỉnh và hiển thị rõ ràng vấn đề cốt lõi:

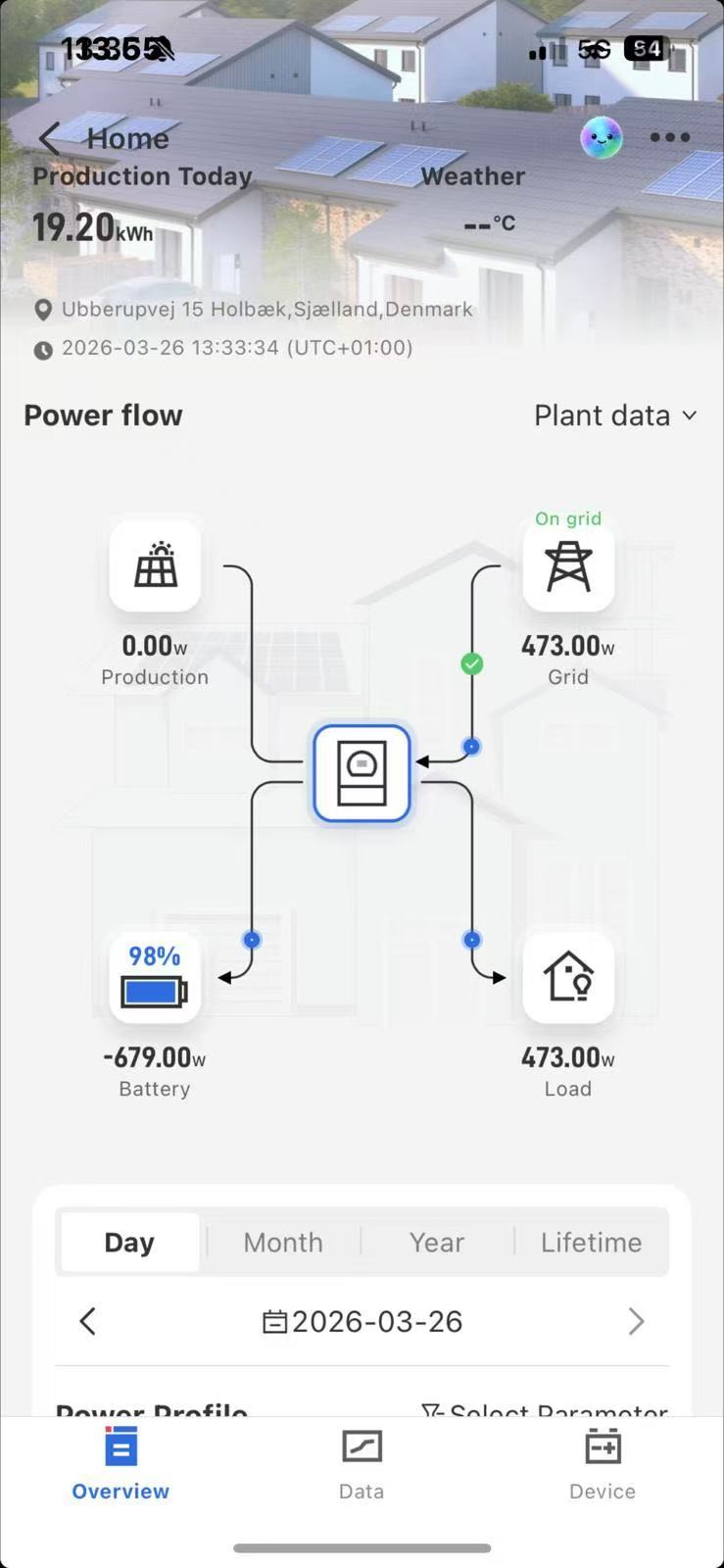

Hình 1 - Ảnh chụp màn hình dòng điện

Công suất phát điện PV giảm trực tiếp xuống 0 W. Hệ thống dừng phát điện PV và hoàn toàn dựa vào

cấp điện lưới cộng với xả ắc quy để phục vụ phụ tải. Đây là khách hàng - triệu chứng được nhận thức là “không có thế hệ”.

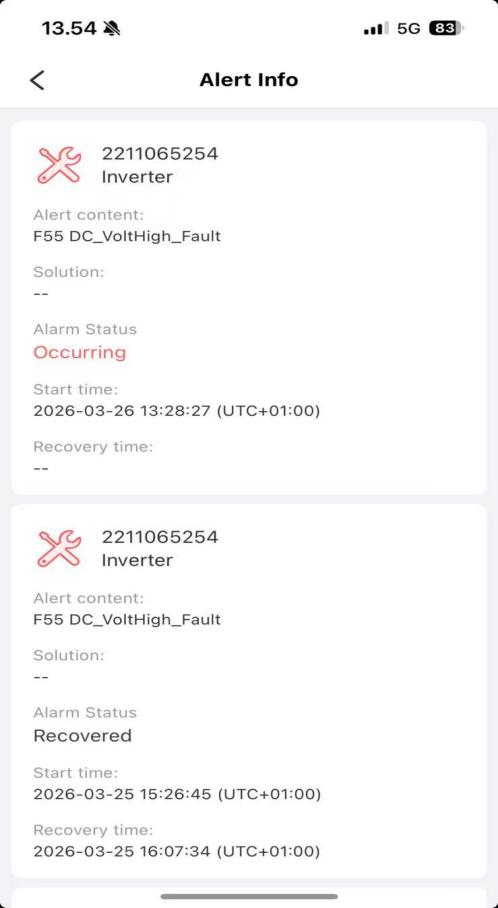

Hình 2 - Ảnh chụp màn hình Nhật ký cảnh báo F55

Nền tảng báo cáo F55 DC - vôn Cao - Lỗi cho biết bus DC kết thúc điện áp. Lỗi xảy ra vào ban ngày cao - thời gian chiếu xạ và tự động xóa khi bức xạ giảm. Mẫu lặp lại phù hợp với thời điểm quá áp DC điển hình.

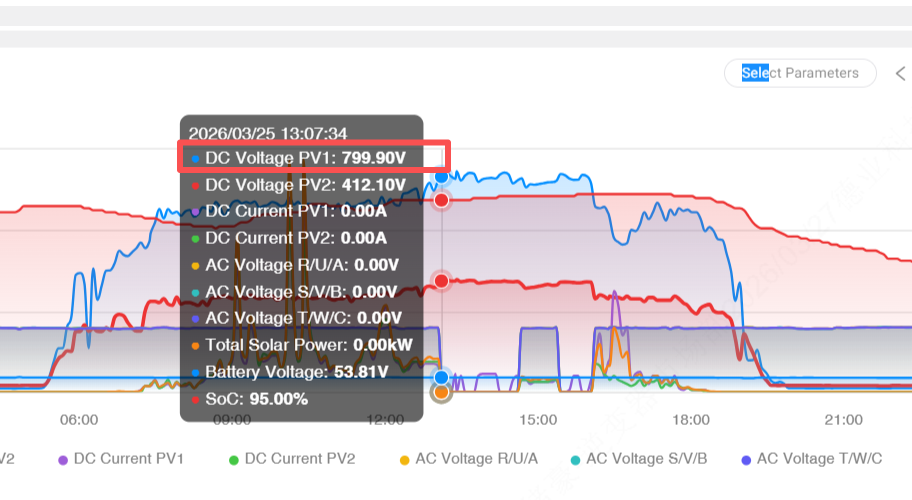

Hình 3 - Ảnh chụp màn hình dữ liệu vận hành

Ảnh chụp màn hình này là chìa khóa để root - nhận dạng nguyên nhân. Các điểm bất thường cốt lõi rất rõ ràng: Điện áp DC PV1 tăng vọt lên 799,90 V, dòng điện PV1 và PV2 là 0,00 A, SOC của pin là 95% với điện áp pin 53,81 V và điện áp phía AC đều là 0 V cho thấy biến tần đã ngắt kết nối với lưới điện.

Ba ảnh chụp màn hình chỉ ra kết luận rằng DC quá mức - điện áp bên kích hoạt biến tần ' hành động bảo vệ của nó và gây ra sự ngừng hoạt động của thế hệ. Pin gần đầy càng làm tình trạng điện áp trở nên trầm trọng hơn.

2. F55 Định nghĩa lõi lỗi và Logic kích hoạt trường hợp

Định nghĩa chính thức

F55 biểu thị bảo vệ quá áp bus DC. Biến tần ' Logic bảo vệ của nó ngăn điện áp DC cao làm hỏng IGBT, tụ điện liên kết DC, BMS của pin và các thành phần quan trọng khác. Khi điện áp DC vượt quá ngưỡng bảo vệ đã định cấu hình, biến tần sẽ thực hiện các hành động bảo vệ.

Logic kích hoạt hoàn chỉnh cho trường hợp này

Kết hợp ba ảnh chụp màn hình với hành vi bảo vệ biến tần, chuỗi lỗi như sau và thể hiện tình huống F55 điển hình:

- Nguyên nhân cốt lõi: Chuỗi PV1 chứa quá nhiều mô-đun nối tiếp khiến điện áp mạch hở vượt quá đáng kể biến tần ' Giới hạn đầu vào MPPT hoặc DC. Ảnh chụp màn hình hiển thị 799,90 V vượt xa giới hạn an toàn thông thường.

- Kích hoạt trực tiếp: Vào giữa trưa dưới bức xạ mạnh, điện áp PV tăng cao hơn và vượt qua ngưỡng bảo vệ.

- Hệ số khuếch đại: Pin SOC ở mức 95% gần đầy, chỉ còn lại rất ít khả năng hấp thụ năng lượng PV dư thừa. Năng lượng dư thừa tích tụ ở phía DC và đẩy điện áp lên cao hơn.

- Hành động bảo vệ: Biến tần kích hoạt F55, cắt đầu vào PV để dòng điện PV giảm xuống 0 và ngắt kết nối khỏi lưới để điện áp AC về 0. Công suất PV giảm xuống 0 W và hệ thống ngừng xuất.

- Tự động phục hồi: Khi bức xạ giảm vào buổi tối, điện áp PV giảm trở lại phạm vi an toàn, lớp bảo vệ bị xóa và biến tần tiếp tục hoạt động bình thường.

3. Nguyên nhân cốt lõi của F55 (Phần lớn các sự cố không phải phần cứng)

Dựa trên ảnh chụp màn hình và số liệu thống kê hiện trường, hầu hết các lỗi F55 không phải do lỗi phần cứng. Trường hợp này phù hợp với hai nguyên nhân chính cần được kiểm tra tại chỗ:

Cấu hình chuỗi PV quá mức (nguyên nhân chính, ~60%)

Trường hợp này điển hình: Số lượng chuỗi PV1 quá cao nên điện áp mạch hở đạt 799,90 V, vượt xa biến tần ' đầu vào cho phép. Dưới bức xạ mạnh, bảo vệ quá áp chắc chắn được kích hoạt. Một số trường hợp còn cho thấy sự mất cân bằng giữa PV1 và PV2 về loại mô-đun hoặc số lượng chuỗi, khiến một chuỗi vượt quá điện áp an toàn.

Khả năng hấp thụ pin không đủ (thứ cấp, ~25%)

Cao battery SOC above 85% is not the root cause but acts as a voltage amplifier. With the battery nearly full, charging power drops and excess PV energy cannot be absorbed. If anti‑islanding or anti‑reverse settings prevent exporting to the grid, the excess energy accumulates on the DC side and accelerates F55 triggering.

Không phổ biến khác - nguyên nhân phần cứng

- Cài đặt thông số không chính xác, chẳng hạn như giới hạn chống đảo ngược quá nghiêm ngặt, tắt tính năng làm mượt nguồn điện hoặc cài đặt ngắt sạc pin không chính xác khiến điện áp tăng vọt.

- Các sự cố về dây điện DC như kết nối lỏng lẻo hoặc bị oxy hóa làm sai lệch cảm biến điện áp và gây ra hiện tượng quá điện áp sai.

4. Quy trình khắc phục sự cố F55 được tiêu chuẩn hóa - Điều khiển từ xa trước, sau đó bật - Trang web

Tuân theo nguyên tắc “trước tiên dò tìm ảnh chụp màn hình từ xa, sau đó kiểm tra thực tế tại chỗ; kiểm tra mạch trước phần cứng”. Ba ảnh chụp màn hình có thể xác định khoảng 90% vấn đề và tránh được những sự cố không cần thiết.

Bước 1 - Theo dõi ảnh chụp màn hình từ xa (cốt lõi, 5 phút để khóa nguyên nhân gốc)

Truy xuất ba ảnh chụp màn hình cốt lõi từ nền tảng và xác minh bốn điểm:

- Từ Hình 2, hãy xác nhận F55 và các yếu tố kích hoạt xảy ra khi bức xạ cao, cho thấy PV - các vấn đề phụ.

- Từ Hình 3 kiểm tra điện áp và dòng điện PV. Điện áp vượt xa MPPT hoặc giới hạn đầu vào có điểm dòng điện bằng 0 dẫn đến các vấn đề về cấu hình chuỗi quang điện.

- Từ Hình 3 kiểm tra pin SOC. SOC cao trên 85% cho thấy khả năng hấp thụ không đủ.

- Từ Hình 1 và Hình 3, hãy kiểm tra phía AC để loại trừ các sự cố về lưới điện là nguyên nhân gây tắt máy.

Bước 2 - Kiểm tra tại chỗ phía PV (khắc phục cốt lõi)

- Ngắt kết nối PV khỏi biến tần và đo điện áp mạch hở PV1/PV2 bằng đồng hồ vạn năng để xác minh số đọc trên ảnh chụp màn hình.

- Tính toán lại số lượng chuỗi và đảm bảo điện áp mạch hở nằm trong giới hạn an toàn trong điều kiện nhiệt độ dự kiến.

- Kiểm tra các thiết bị đầu cuối của PV DC xem có kết nối lỏng lẻo hoặc bị oxy hóa hay không và kiểm tra các mô-đun xem có bị hư hỏng hoặc bị bóng không.

Bước 3 — Battery and parameter optimization (remove amplifying factors)

- Khôi phục mức cắt pin và các thông số pin khác về mặc định của nhà sản xuất.

- Tránh sạc trong những giờ chiếu xạ cao điểm chẳng hạn như 11:00–15:00 và chuyển sạc sang lưới điện trong thời gian thấp điểm để tăng khoảng trống hấp thụ.

- Nới lỏng một cách thích hợp các giới hạn chống đảo ngược/xuất khẩu trong phạm vi cho phép theo quy định và cho phép làm mịn nguồn điện để ngăn chặn các xung điện áp.

Bước 4 — Hardware checks (only if prior steps fail, rare)

- Cập nhật chương trình cơ sở của biến tần và, nếu cần, khôi phục cài đặt gốc và cấu hình lại các thông số.

- Liên hệ với bộ phận hỗ trợ kỹ thuật của Deye để kiểm tra cảm biến điện áp DC, IGBT và BMS của pin. Không tháo rời biến tần khi chưa được phép.

5. Kế hoạch khắc phục cụ thể cho từng trường hợp — Thiết thực và bền vững

Tập trung vào hiệu chỉnh chuỗi PV và tối ưu hóa pin/thông số. Tất cả hành động bên dưới đều có thể thực thi được tại hiện trường và sẽ loại bỏ sự tái diễn.

Xử lý lõi phía PV

- Đối với số đọc điện áp PV1 là 799,90 V, hãy giảm ngay số chuỗi chuỗi PV1 để điện áp mạch hở nằm trong phạm vi biến tần ' phạm vi đầu vào cho phép với giới hạn an toàn. Sau khi cấu hình lại, đo điện áp mạch hở ở trạng thái ngắt kết nối và chỉ kết nối lại khi kết quả đo bình thường.

- Đảm bảo PV1 và PV2 sử dụng các loại mô-đun, số lượng chuỗi giống hệt nhau và tốt nhất là cùng một lô sản xuất. Giữ chênh lệch điện áp giữa các chuỗi ở mức tối thiểu.

Tối ưu hóa pin và thông số

- Đặt giới hạn trên của mức sạc pin ở mức có khoảng trống cho sự hấp thụ quang điện, ví dụ: 80%–85% SOC.

- Cho phép xuất khẩu hạn chế vào lưới điện ở những nơi được phép để tránh tích lũy năng lượng DC.

- Kích hoạt các tính năng làm mịn nguồn điện và giới hạn nguồn điện PV để ngăn chặn điện áp hoặc điện áp đột ngột.

Bảo trì định kỳ đơn giản

- Siết chặt các cực DC trên mặt PV và pin, loại bỏ quá trình oxy hóa và đảm bảo cách điện thích hợp.

- Hàng tháng truy xuất ba ảnh chụp màn hình cốt lõi để theo dõi điện áp PV và SOC của pin, đồng thời can thiệp sớm nếu xuất hiện bất thường.

7. Bài học chính

- F55 là hành động bảo vệ an toàn thông thường và không nhất thiết chỉ ra lỗi phần cứng. Hầu hết các sự cố xảy ra là do cấu hình chuỗi quang điện vượt quá giới hạn của biến tần. SOC pin cao và cài đặt thông số không đúng là những yếu tố khuếch đại phổ biến.

- Chẩn đoán nhanh dựa trên ba ảnh chụp màn hình: dòng điện, nhật ký cảnh báo và dữ liệu vận hành. Những hình ảnh này cho phép tìm ra nguyên nhân gốc rễ trong 5 phút trong hầu hết các trường hợp.

- Ưu tiên khắc phục: sửa cấu hình chuỗi quang điện để loại bỏ nguyên nhân gốc rễ, đồng thời tối ưu hóa các thông số pin và biến tần để loại bỏ các điều kiện khuếch đại và ngăn ngừa tái diễn.

Danh sách kiểm tra có thể hành động

- Truy xuất và lưu Hình 1, Hình 2 và Hình 3 cho từng sự cố.

- Ngắt kết nối và đo PV Voc tại hiện trường.

- Tính toán lại và điều chỉnh số lượng chuỗi để đáp ứng giới hạn đầu vào biến tần.

- Phối hợp giới hạn sạc pin với nhà cung cấp pin và cho phép sử dụng năng lượng trơn tru.

- Ghi lại các thay đổi và theo dõi hàng tháng qua ảnh chụp màn hình từ xa.
