Hướng dẫn thực hành lắp đặt pin tại nhà của Deye: Các lỗi thường gặp và giải pháp cho SE-F16 và RW-F16

Hướng dẫn thực hành lắp đặt pin tại nhà của Deye: Các lỗi thường gặp và giải pháp cho SE-F16 và RW-F16

1. Giới thiệu

Trong các báo cáo công nghệ của BBC, hệ thống lưu trữ năng lượng tại nhà thường được mô tả là “trạm điện gia đình” độc lập về năng lượng - các tấm pin mặt trời trên mái nhà tạo ra điện vào ban ngày, pin cung cấp điện vào ban đêm hoặc vào những ngày mưa, giải quyết giá điện cao điểm ở thung lũng, biến động lưới điện và thậm chí cả thời tiết khắc nghiệt. Tuy nhiên, việc cài đặt trong thế giới thực không thể “cắm và chạy”. Pin lithium điện áp thấp SE-F16 và RW-F16 của Deye (Deye (Deye, một thương hiệu lưu trữ năng lượng và biến tần chuyên nghiệp) SE-F16 và RW-F16 (cả 16kWh LiFePO₄, 51,2V danh nghĩa), khi kết hợp với SUN-10K-SG05LP3-EU-SM2 (Biến tần lai điện áp thấp ba pha 10kW), mặc dù được thiết kế để đáng tin cậy nhưng thường biểu hiện những bất thường trong hệ thống dây điện, giao tiếp và song song thực tế. Bài viết này, dựa trên các hướng dẫn sử dụng chính thức của Deye, các diễn đàn người dùng (chẳng hạn như Diễn đàn năng lượng mặt trời DIY) và các trường hợp lắp đặt thực tế, phân tích bốn vấn đề điển hình và giải pháp của chúng để giúp các chủ nhà hoặc người lắp đặt thông thường tránh được những cạm bẫy. Dữ liệu đến từ thông số kỹ thuật sản phẩm mới nhất 2025-2026 và hiệu suất thực tế bị ảnh hưởng bởi nhiệt độ, SOC, v.v.

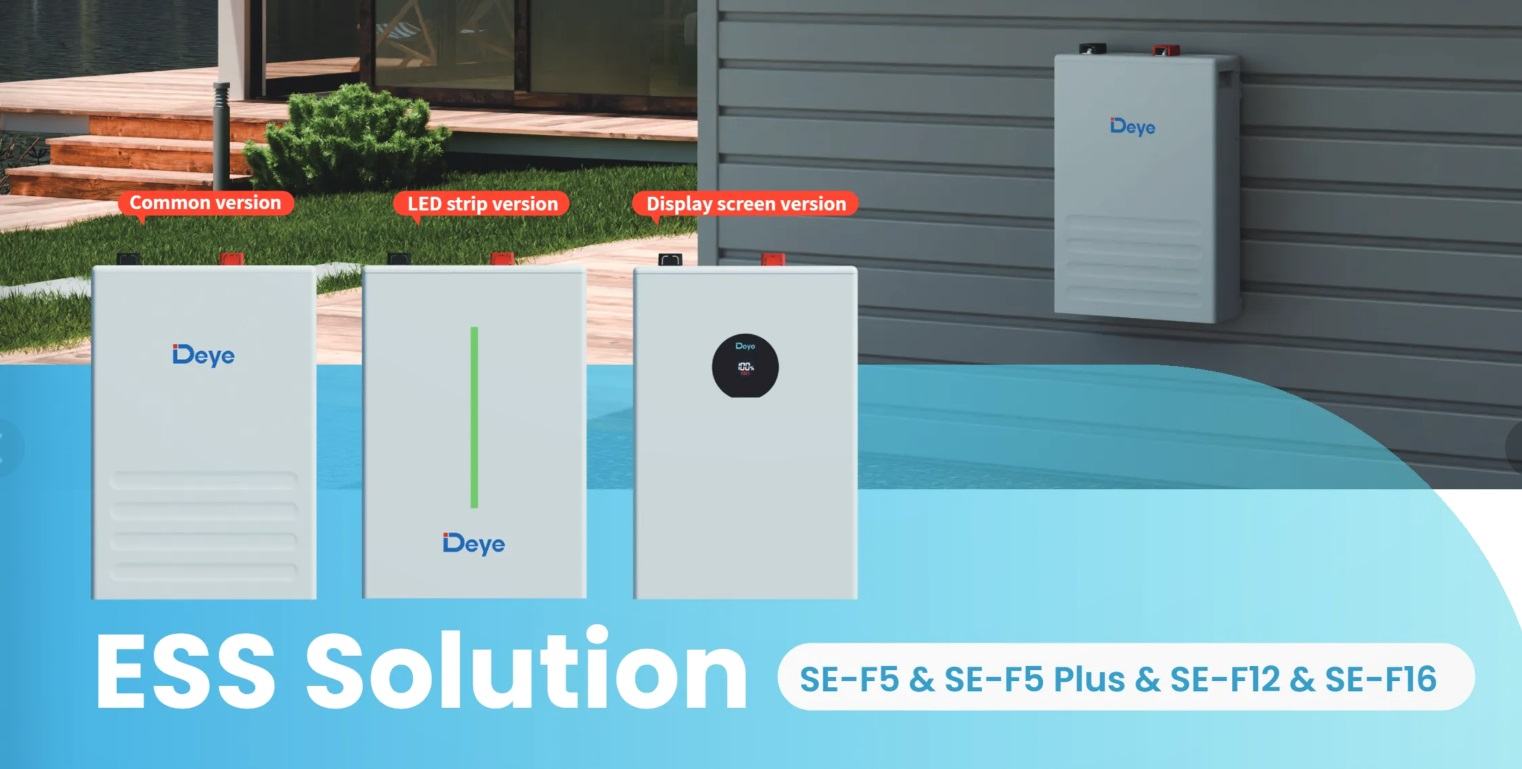

Hình 1. Hình ảnh chính thức của dòng Deye SE-F16

2.1 Trường hợp thứ nhất: Lỗi giao tiếp BMS - “Pin không phản hồi”, Hệ thống tắt trực tiếp

Điểm yếu phổ biến nhất: biến tần hiển thị “comm./F01-F64” hoặc màn hình LCD của pin báo cáo “Cảnh báo giao tiếp pin W31 (giao tiếp PCS không thành công)”. Một chủ hộ gia đình ba pha ở Đức đã lắp đặt một dàn SUN-10K-SG05LP3-EU-SM2 hai dàn RW-F16; Sau khi bật nguồn, biến tần liên tục báo động, SOC pin không hiển thị và sạc/xả hoàn toàn không thành công. Phân tích nguyên nhân: Pin Deye có BMS (Hệ thống quản lý pin) tích hợp giao tiếp với biến tần qua CAN 2.0 (cổng RJ45). Các nguyên nhân phổ biến bao gồm:

• Cáp truyền thông không được trang bị vòng ferit theo yêu cầu (đối với hệ thống dây dẫn đường dài, nên quấn 4 vòng để tránh nhiễu).
• Trình tự nối dây không chính xác (CAN-H/L bị đảo ngược).
• Trình tự bật nguồn không chính xác (phải BẬT công tắc dịch vụ pin trước, sau đó là công tắc BMS và cuối cùng là biến tần).
• Chế độ “Li-BMS” của biến tần không được đặt thành giao thức gốc Deye (hoặc Pylontech hoặc giao thức bên thứ ba khác được chọn không chính xác).
• RW-F16 là mẫu cổ điển; mặc dù SE-F16 hỗ trợ kết nối mạng tự động nhưng phần sụn không khớp vẫn có thể kích hoạt "lặp lại địa chỉ chính" .

Giải pháp thực tế:

1. Sau khi tắt nguồn, sử dụng cáp giao tiếp CAT5E gốc để kết nối lại cổng “PCS” của pin với cổng BMS CAN của biến tần.
2. Khi cáp truyền thông dài hoặc tại chỗ có nhiễu điện từ mạnh, vòng ferit phải được lắp đặt và quấn đúng cách.
3. Trước khi song song, hãy sạc tất cả pin đến 100% SOC để giảm chênh lệch điện áp và tránh dòng điện tuần hoàn.
4. Nhập “Cài đặt pin” biến tần và đặt giao thức “Li-BMS” thành giao thức gốc Deye (thường được tự động nhận dạng hoặc chọn chế độ 00).
5. Trình tự bật nguồn tiêu chuẩn: BẬT công tắc dịch vụ pin → BẬT công tắc BMS → khởi động biến tần.
6. Nếu vẫn bất thường, hãy kiểm tra nhật ký BMS qua Ứng dụng Deye hoặc nền tảng giám sát; chỉ có bộ biến tần chính hãng của Deye mới hỗ trợ nâng cấp chương trình cơ sở pin trực tuyến, bộ biến tần của bên thứ ba không thể thực hiện thao tác này.

Phản hồi của chủ sở hữu: Sau khi làm theo các bước này, hệ thống trở lại bình thường trong vòng 10 phút và dữ liệu SOC được đồng bộ hóa theo thời gian thực. Hướng dẫn sử dụng nêu rõ: đối với cảnh báo liên lạc PCS, trước tiên hãy chẩn đoán thông qua phần mềm giám sát và không vận hành hệ thống khi có lỗi.

2.2 Trường hợp thứ hai: Mất cân bằng pin song song - Một pin “đầy”, một pin khác “chết đói”

Phổ biến trong quá trình mở rộng nhiều pin: sau khi kết nối song song hai bộ SE-F16, một bộ tiếp tục sạc trong khi bộ SOC còn lại duy trì ở mức 60%, dẫn đến lãng phí tổng công suất và thậm chí gây ra hiện tượng "Điện áp di động vượt quá chênh lệch". Một chủ biệt thự người Ba Lan (4 biến tần RW-F16 10kW) nhận thấy dòng xả không đều sau khi song song, có cảnh báo khi tải cao điểm. Phân tích nguyên nhân:

• RW-F16 yêu cầu kết nối chuỗi vòng IN→OUT; SE-F16 hỗ trợ kết nối mạng tự động mà không cần bộ chuyển mạch DIP, nhưng trình tự cáp giao tiếp không chính xác hoặc xung đột địa chỉ vẫn có thể gây ra lỗi kết nối mạng.
• Pin SOC không nhất quán trước khi song song (hướng dẫn sử dụng yêu cầu nghiêm ngặt tất cả các pin được sạc tới 100% trước khi song song).
• Mặt cắt cáp nguồn quá nhỏ hoặc mô-men xoắn kết nối không đủ (khuyến nghị 2/0 AWG, mô-men xoắn tiêu chuẩn 24,5Nm).
• Dòng sạc/xả tối đa của biến tần không được định cấu hình theo tổng dung lượng pin: Dòng sạc/xả tối đa SUN-10K-SG05LP3-EU-SM2 240A, dòng xả liên tục RW-F16 đơn 160A.

Giải pháp thực tế:

1. Trước khi song song, hãy sạc đầy từng pin đến 100% SOC riêng biệt và để yên trong 24 giờ để đảm bảo điện áp ổn định.
2. Cáp truyền thông phải được kết nối nghiêm ngặt theo chuỗi vòng IN→OUT; một khối duy nhất hỗ trợ tới 32 khối song song, với tổng công suất lên tới 512kWh.
3. SE-F16 không yêu cầu cài đặt công tắc DIP; Chế độ song song RW-F16: Chế độ 1 cho bộ biến tần 15kW, Chế độ 2 cho bộ biến tần >15kW.
4. Trong “Cài đặt pin” biến tần, bật chế độ song song, đặt chính xác tổng công suất và dòng sạc/xả tối đa; Nên giới hạn dòng điện liên tục RW-F16 đơn trong phạm vi 160A để tránh quá nhiệt (bộ ngắt mạch 125A tích hợp cung cấp khả năng bảo vệ bổ sung).
5. Theo dõi chênh lệch nhiệt độ và điện áp của từng pin riêng lẻ trong thời gian thực thông qua nền tảng hoặc Ứng dụng đám mây Deye; ngay lập tức kiểm tra cáp và kết nối nếu chênh lệch điện áp vượt quá 0,5V.

Kết quả: Sau khi sửa chữa, chủ sở hữu đã đạt được mức sạc/xả pin cân bằng và phân phối dòng điện đều, tăng tỷ lệ tự tiêu thụ của hệ thống lên 30%. Hướng dẫn sử dụng cảnh báo rõ ràng: ở chế độ song song, nếu dòng điện liên tục của một pin vượt quá giới hạn, nó có thể gây ra hiện tượng quá nhiệt hoặc thậm chí là rủi ro về an toàn.

.

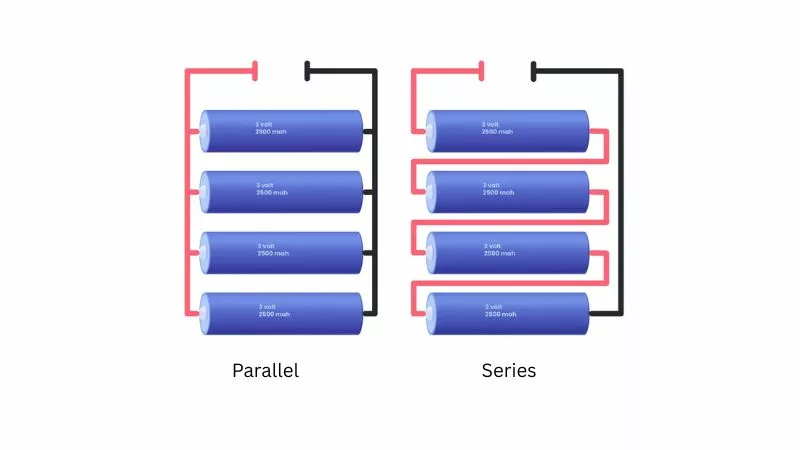

Hình 2. Sơ đồ nguyên lý kết nối song song và nối tiếp của pin

2.3 Trường hợp thứ ba: Lỗi nối đất và DC - Báo động F22/F56, Nguy hiểm an toàn

Sau khi cài đặt SUN-10K-SG05LP3-EU-SM2, lỗi F22 (có thể nối đất hoặc kết nối DC bất thường) hoặc F56 (điện áp bus DC quá thấp) thường xuyên được báo cáo. Một trình cài đặt ở Pháp thỉnh thoảng gặp phải sự cố “ngoại tuyến” khi gắn RW-F16 lên tường; biến tần hiển thị điện áp pin thấp bất thường (điện áp pin thực tế bình thường là 51V). Phân tích nguyên nhân:

• Kết nối nối đất không đáng tin cậy (vỏ biến tần và pin phải được kết nối đúng cách với đất bảo vệ PE).
• Mô-men xoắn cáp dương/âm DC không đạt tiêu chuẩn (24,5Nm) hoặc đảo cực cực (có thể làm hỏng trực tiếp biến tần).
• RW-F16 được tích hợp cầu dao 2 cực 125A, SE-F16 có khả năng xả liên tục lên tới 230A; khi nhiệt độ môi trường dưới 0oC, BMS của pin sẽ cấm sạc và kích hoạt bảo vệ.
• Máy biến dòng CT được lắp đặt sai hướng (ở chế độ xuất 0, mũi tên phải chỉ về phía tải).

Giải pháp thực tế:

1. Trước khi lắp đặt, hãy xác nhận rằng tất cả các cáp DC đều đáp ứng các yêu cầu về mô-men xoắn, phân biệt rõ ràng các cực dương và cực âm và không bao giờ đảo ngược chúng.
2. Vỏ biến tần và vỏ pin phải được nối đất chắc chắn đến cùng một điểm PE để tạo thành kết nối đẳng thế.
3. Kiểm tra nhật ký “Cảnh báo hệ thống” của biến tần; F22 chủ yếu là do kết nối lỏng lẻo - hãy thắt chặt lại để giải quyết.
4. Kết nối cảm biến nhiệt độ với đúng cổng; tránh cài đặt nhầm chế độ pin axit chì.
5. Kẹp máy biến dòng CT trên đường pha tương ứng với mũi tên hướng về phía tải; hệ thống ba pha phải bao phủ đầy đủ L1/L2/L3.

Sau khi sửa chữa, các cảnh báo đã được loại bỏ và chức năng chuyển mạch liền mạch UPS của hệ thống hoạt động bình thường. Các báo cáo liên quan đến BBC đã chỉ ra rằng nối đất kém là một trong những mối nguy hiểm tiềm ẩn nhất về an toàn trong hệ thống lưu trữ năng lượng tại nhà.

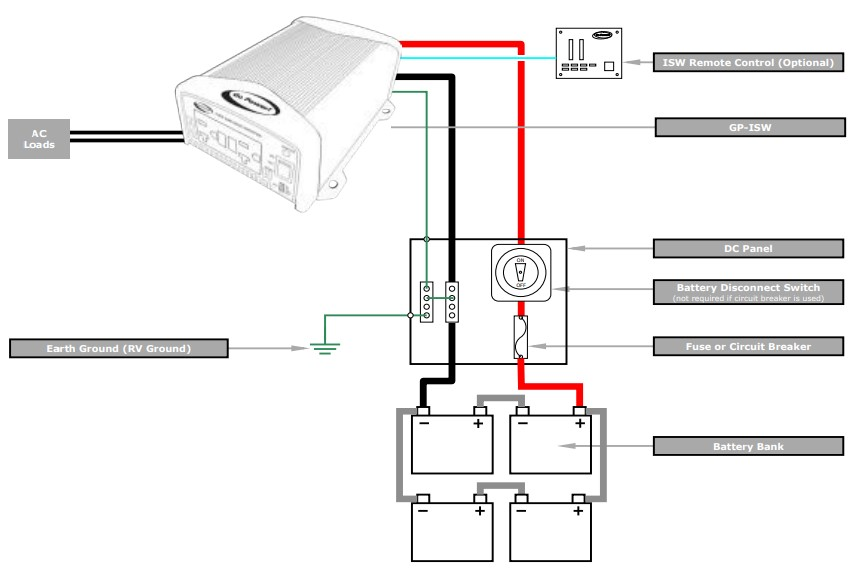

Hình 3. Sơ đồ hoàn chỉnh của hệ thống dây điện và nối đất phía DC của biến tần (PE/Earth Ground)

2.4 Trường hợp thứ tư: Lỗi sạc/xả theo thời gian sử dụng (TOU) và Khóa giới hạn trên của sạc

Khi cài đặt biến tần với các khoảng thời gian giá điện vùng cao điểm, ắc quy không sạc theo lịch hoặc chỉ sạc tối đa 80%. Một người dùng Hà Lan ghép nối SE-F16 nhận thấy rằng trong khoảng thời gian giá thấp vào ban đêm thì không có sạc, trong khi ban ngày hiển thị “đang xả pin” một cách bất thường. Phân tích nguyên nhân:

• Tùy chọn “Kích hoạt pin” bị bật nhầm (chức năng này chỉ dành cho việc khôi phục pin SOC thấp; nó phải bị tắt trong quá trình hoạt động bình thường).
• Giao tiếp BMS không ổn định nên biến tần không thể thu được dữ liệu SOC thực.
• Firmware pin RW-F16/SE-F16 chỉ hỗ trợ nâng cấp trên biến tần Deye; trộn lẫn với các thiết bị của bên thứ ba như Victron dễ gây ra hiện tượng hiển thị dòng năng lượng bất thường.

Giải pháp thực tế:

1. Trong “Cài đặt pin” biến tần, hãy tắt chức năng “Kích hoạt pin”.
2. Bật “Phí lưới” và đặt chính xác khoảng thời gian TOU cao điểm ở thung lũng (ví dụ: đêm 00:00-06:00 tính phí theo giá thung lũng).
3. Đầu tiên hãy loại trừ các vấn đề về giao tiếp BMS (tham khảo Trường hợp Một).
4. Khi trộn với bộ biến tần của bên thứ ba, hãy chuyển sang chế độ điện áp thủ công hoặc liên hệ với Deye để xác nhận tính tương thích của giao thức.

Sau khi người dùng áp dụng bản sửa lỗi, hệ thống đã tuân thủ nghiêm ngặt chiến lược đỉnh-thung lũng và chi phí điện giảm đáng kể.

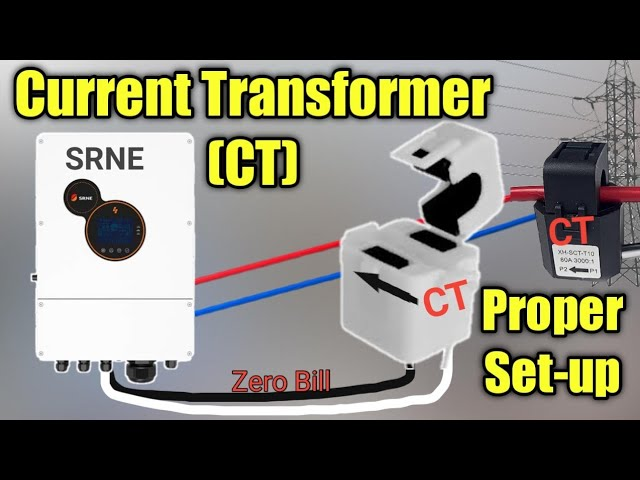

Hình 4. Sơ đồ lắp đặt đúng máy biến dòng CT

3. Hướng dẫn tránh cạm bẫy: Việc cài đặt chuyên nghiệp vẫn cần thiết

Deye SE-F16 (cấu trúc nhỏ gọn, dòng điện đầu ra cao, mức bảo vệ cao hơn) và RW-F16 (cầu dao tích hợp, lắp đặt treo tường cổ điển) đều là những sản phẩm dân dụng trưởng thành, có tuổi thọ chu kỳ 6000 và hiệu suất khứ hồi hơn 90%. Tuy nhiên, yêu cầu rất cao về tính chuyên nghiệp trong lắp đặt: việc này phải được thực hiện bởi nhân viên chuyên nghiệp, tuân thủ nghiêm ngặt các tiêu chuẩn mô-men xoắn, phạm vi nhiệt độ hoạt động (sạc 0-55oC) và thông số kỹ thuật liên lạc được chỉ định trong sách hướng dẫn. Hầu hết các lỗi cài đặt đều xuất phát từ hoạt động không chuẩn — lựa chọn cáp không đáp ứng yêu cầu, trình tự bật nguồn hỗn loạn hoặc không thực hiện cân bằng trước khi song song. Khuyến nghị thực tế:

• Hoàn thành mô phỏng và gỡ lỗi toàn bộ hệ thống trước khi cài đặt.
• Thường xuyên kiểm tra phiên bản firmware và nhật ký hoạt động thông qua Ứng dụng Deye.
• Mặc dù việc giao hàng tại kho ở Châu Âu hiệu quả nhưng vẫn nên chọn những người lắp đặt được chứng nhận tại địa phương.
• Trong thời tiết khắc nghiệt, hãy tập trung theo dõi nhiệt độ pin để tránh các tác nhân kích hoạt bảo vệ BMS thường xuyên.

Công nghệ lưu trữ năng lượng, như được mô tả trong báo cáo của BBC, đang chuyển từ các kịch bản chuyên nghiệp sang các hộ gia đình bình thường. Tuy nhiên, để thực sự đạt được sự độc lập về năng lượng trong gia đình, việc vận hành được tiêu chuẩn hóa trong giai đoạn lắp đặt thường quan trọng hơn bản thân sản phẩm. Khi gặp lỗi, trước tiên hãy tham khảo bảng tham khảo lỗi chính thức của Deye hoặc liên hệ với bộ phận hỗ trợ kỹ thuật chính thức. Sau khi gỡ lỗi thích hợp, dòng pin này có thể hoạt động ổn định trong hơn 10 năm, trở thành thiết bị dự phòng năng lượng xanh đáng tin cậy cho gia đình.
